SLA, DLP e LCD pertencem à família da impressão 3D por fotopolimerização em cuba, mas expõem a resina de formas diferentes. O SLA tradicional utiliza um laser para traçar a camada, o DLP projeta uma imagem digital da camada e o LCD/MSLA usa uma tela como máscara entre a fonte de luz e a resina. A melhor escolha depende do equipamento completo, da área de impressão, do sistema óptico, da resina, da repetibilidade e do fluxo de pós-processamento.
Portanto, a diferença entre SLA, DLP e LCD não deve ser reduzida a uma comparação entre laser, projetor e tela. O desempenho real também depende da mecânica do eixo Z, da estabilidade da plataforma, da cuba, do sistema de separação, da uniformidade da luz, dos parâmetros de exposição e da forma como a peça é lavada, seca, pós-curada e inspecionada.
O que é fotopolimerização em cuba?
A fotopolimerização em cuba, também chamada de vat photopolymerization ou VPP, é uma categoria de fabricação aditiva na qual uma resina fotopolimérica líquida é solidificada seletivamente por uma reação iniciada pela luz. A norma ISO/ASTM 52900 inclui a fotopolimerização em cuba entre as categorias fundamentais de processos de fabricação aditiva.
Em uma impressora invertida, comum em muitos equipamentos profissionais e de mesa, a resina fica dentro de uma cuba com fundo transparente. A plataforma é posicionada próxima ao fundo, a luz forma uma camada e, depois, o sistema executa um movimento de separação para liberar a camada do filme ou da superfície da cuba. A plataforma sobe, uma nova porção de resina ocupa o espaço e a próxima camada é formada.

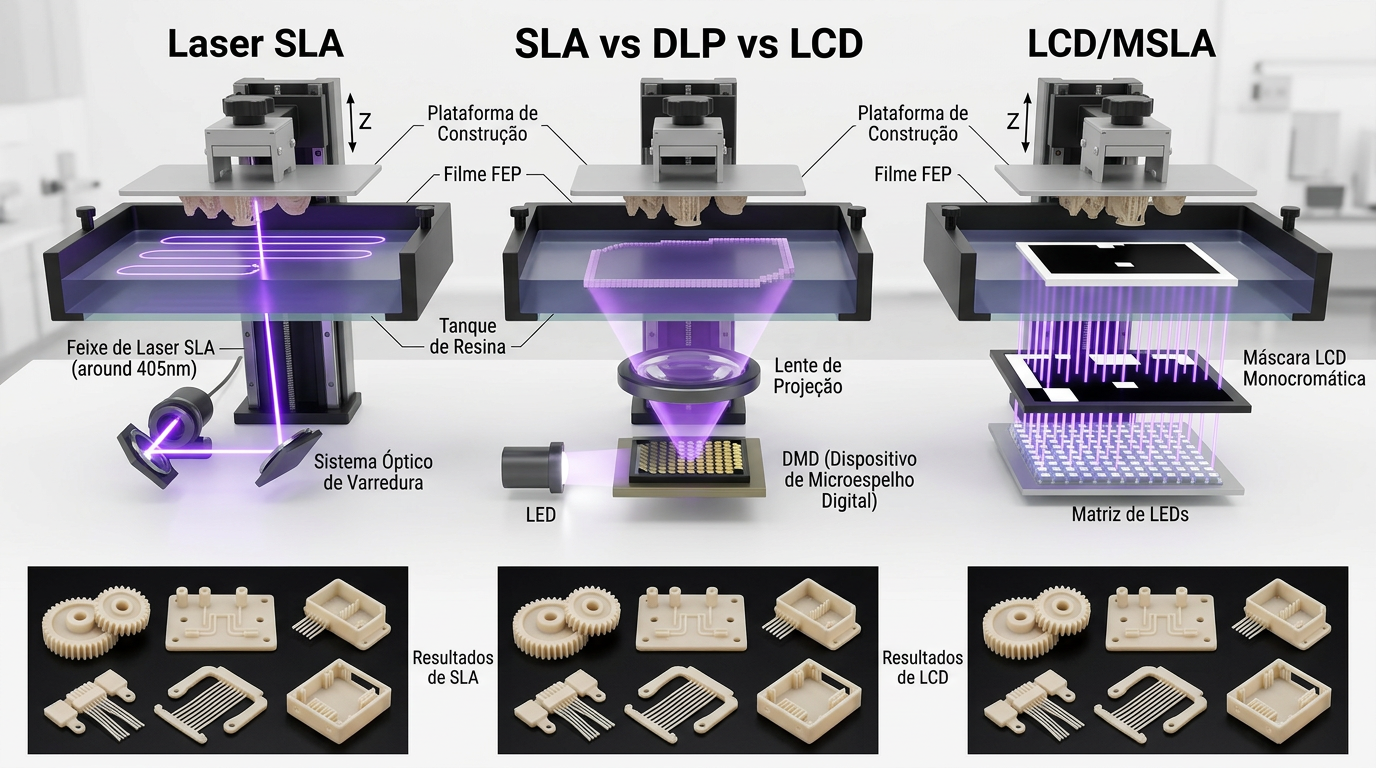

SLA, DLP e LCD/MSLA compartilham esse princípio geral. O que muda é a maneira de distribuir a energia luminosa sobre cada seção transversal da peça.
Como funciona uma impressora 3D SLA com laser?
No SLA tradicional, um feixe de laser focalizado é direcionado sobre a resina por um sistema de varredura. O laser percorre as regiões que devem ser solidificadas, desenhando a geometria correspondente a cada camada.
Esse processo é frequentemente descrito como exposição ponto a ponto. Na prática, o ponto laser se desloca continuamente por trajetórias calculadas, e a formação XY depende de fatores como:
- diâmetro efetivo do ponto;
- foco;
- qualidade do sistema óptico;
- controle dos elementos de varredura;
- posição dentro da área de construção;
- potência e velocidade do laser;
- resposta da resina;
- estratégia usada para contornos e preenchimentos.
Um ponto laser pequeno não garante, isoladamente, uma peça dimensionalmente precisa. A região realmente polimerizada pode ser maior do que o ponto óptico nominal devido à distribuição de energia, à penetração da luz, à formulação da resina e à dose aplicada.
Como o laser precisa percorrer a geometria, o tempo de varredura pode variar com a quantidade de área exposta, o número de contornos e a estratégia de preenchimento. Isso não significa que todo equipamento SLA seja lento, mas mostra por que não é correto comparar tecnologias usando apenas o tempo nominal de exposição de uma camada.
Como funciona uma impressora 3D DLP?
DLP significa Digital Light Processing. Em um sistema DLP, a imagem digital da camada é projetada sobre a resina. O componente central costuma ser um DMD, Digital Micromirror Device, formado por uma matriz de microespelhos controlados digitalmente.
Cada microespelho direciona ou desvia a luz de acordo com a imagem da camada. Com isso, o sistema pode expor uma área completa em paralelo, em vez de traçar cada região com um único ponto laser. A Texas Instruments descreve seus sistemas DLP para impressão 3D como dispositivos que projetam padrões de luz estruturada para curar materiais fotossensíveis camada por camada.
Entretanto, o número de microespelhos do DMD não corresponde automaticamente ao tamanho final de cada elemento projetado na resina. A óptica amplia ou reduz a imagem para cobrir determinada área de construção.
Em uma arquitetura óptica específica, ampliar a mesma matriz sobre uma área maior normalmente aumenta o tamanho projetado de cada pixel. Reduzir a área pode diminuir o pixel projetado, mas também reduz o espaço disponível para peças. Alguns sistemas usam deslocamento óptico de pixels, padrões em subquadros, escala ou compensação para modificar a imagem efetiva.
A precisão real de uma impressora DLP depende, portanto, da combinação entre DMD, lente, foco, distorção, escala, uniformidade, irradiância, calibração e resina. DLP não é automaticamente mais preciso do que qualquer impressora LCD.
Como funciona uma impressora 3D LCD/MSLA?
Em uma impressora LCD/MSLA, uma fonte de luz, normalmente formada por uma matriz de LEDs, fica abaixo de uma tela LCD. A tela atua como uma máscara: seus pixels controlam quais regiões deixam a luz passar em direção à resina.
Assim como no DLP, uma imagem correspondente à camada pode ser exposta em paralelo. Porém, DLP e LCD não possuem o mesmo sistema óptico. No DLP, a imagem é formada e projetada por um sistema com microespelhos e lentes. No LCD/MSLA, a luz atravessa uma máscara de cristal líquido localizada próxima à área de impressão.
A formação XY depende do tamanho físico dos pixels da tela, mas também da colimação da luz, da distância entre a máscara e a resina, da transmissão do LCD, da uniformidade da matriz de LEDs e do comportamento fotopolimérico do material.
Estudos do NIST sobre equipamentos LCD mostram que diferenças na uniformidade do motor de luz podem influenciar a cura e a consistência ao longo da plataforma. Por isso, não basta verificar a resolução nominal da tela; é necessário avaliar como a energia luminosa chega à resina em diferentes posições.
Para uma análise mais específica desse tipo de equipamento, consulte o guia sobre como escolher uma impressora 3D LCD profissional.

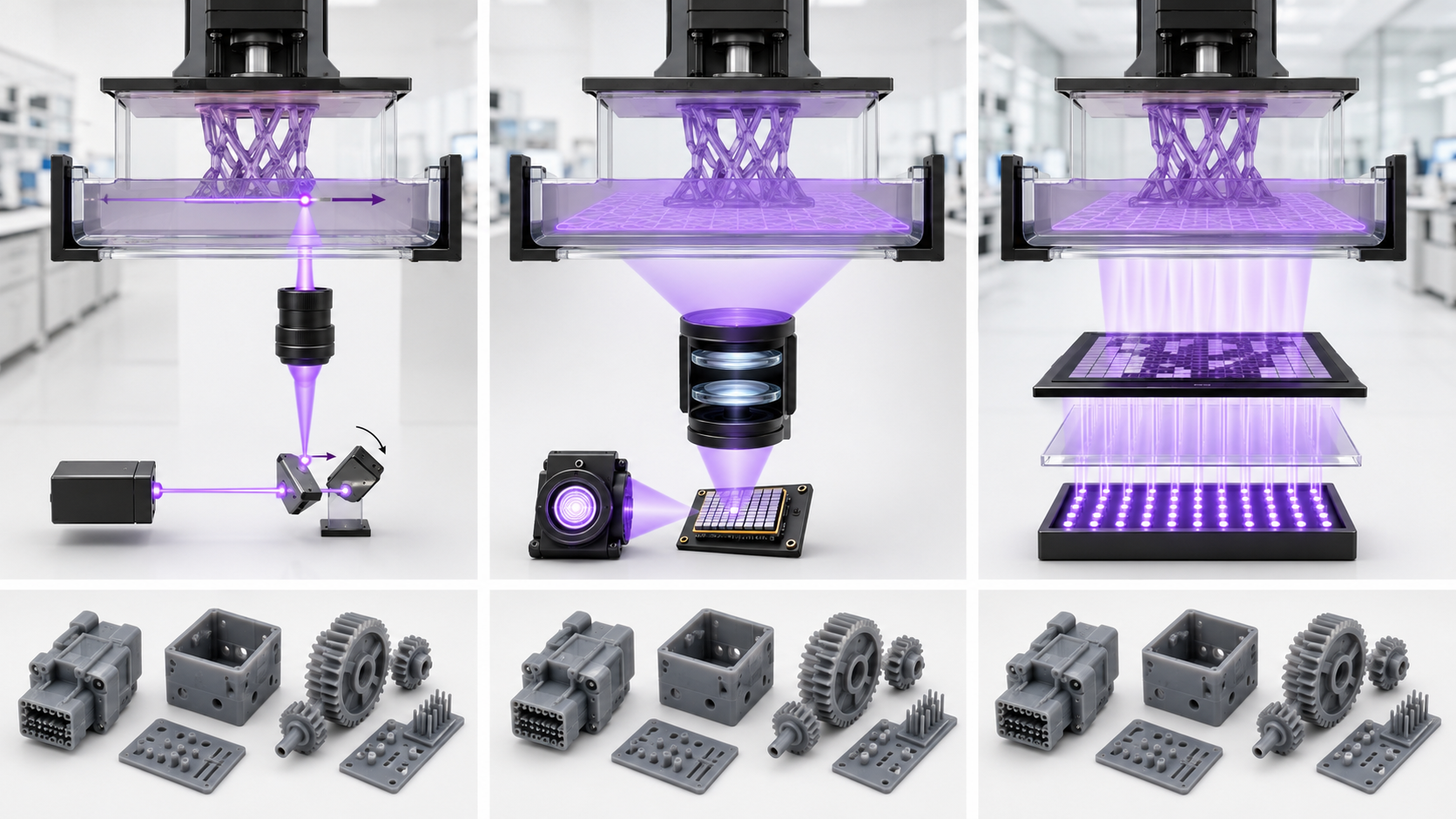

Exposição ponto a ponto e exposição de camada inteira
A diferença mais visível entre as tecnologias está na estratégia de exposição.
No SLA com laser, o feixe percorre a camada. Quanto maior ou mais complexa for a seção exposta, maior pode ser o trabalho de varredura.
No DLP e no LCD/MSLA, a imagem da camada é formada em paralelo. Colocar mais peças na plataforma pode não multiplicar diretamente o tempo luminoso de cada camada, desde que todas estejam dentro da mesma área exposta e tenham a mesma altura.
Isso não significa que a impressão por área seja sempre mais rápida. Após cada exposição, a máquina ainda precisa executar etapas como:
- separação da camada;
- elevação da plataforma;
- reposicionamento;
- escoamento ou redistribuição da resina;
- tempos de espera;
- controle de forças entre a peça e a cuba.
Uma plataforma muito carregada pode aumentar a área transversal, as forças de separação e a dificuldade de renovação da resina. Peças altas também exigem mais camadas. Por isso, produtividade deve ser medida por quantidade de peças aprovadas em determinado período, e não somente pelo número de segundos de exposição.
Pixels, ponto laser e desempenho XY real
Comparações comerciais costumam apresentar apenas o número “K” da tela, o tamanho do pixel ou o diâmetro do laser. Esses dados são úteis, mas não representam sozinhos a precisão, a exatidão dimensional nem o menor detalhe reproduzível.
Uma tela 8K de grande formato pode ter pixels físicos maiores do que uma tela 8K menor. Da mesma forma, duas impressoras com telas de igual resolução podem apresentar diferenças de uniformidade, colimação, transmissão, compensação e estabilidade mecânica.
No DLP, a resolução do DMD precisa ser relacionada à área projetada. A óptica pode introduzir desfoque, distorção geométrica ou variações nas bordas se não estiver corretamente projetada e calibrada.
No SLA, o tamanho nominal do ponto deve ser analisado junto com foco, varredura, dose, resina e posição na plataforma. Um ponto menor não impede que a polimerização se estenda além da trajetória prevista.
A avaliação mais confiável é feita com corpos de prova impressos, lavados, secos e pós-curados. Eles devem incluir detalhes positivos e negativos, furos, canais, paredes, encaixes e dimensões representativas da aplicação real.
Como a área de impressão afeta os detalhes?
Aumentar a área de impressão pode criar diferentes desafios em cada tecnologia.
Em LCD, telas maiores precisam manter tamanho de pixel adequado, boa uniformidade e luz bem controlada sobre toda a superfície.
Em DLP, uma imagem ampliada para cobrir uma área maior pode aumentar o pixel projetado, dependendo da matriz e da arquitetura óptica. Sistemas maiores também precisam controlar foco, escala, distorção e irradiância nas regiões periféricas.
Em SLA, uma área de varredura maior exige que o sistema mantenha o ponto, a posição e a dose adequados em diferentes regiões do plano de construção.
Consequentemente, uma máquina não deve ser avaliada apenas pelo detalhe obtido no centro da plataforma. Para produção profissional, recomenda-se testar diferentes posições, principalmente centro, laterais e cantos.
Uniformidade, calibração e desempenho nas bordas
A uniformidade luminosa descreve a capacidade do sistema de entregar uma exposição controlada em toda a área útil. Uma região com energia diferente pode produzir variações de cura, aderência, dimensões ou acabamento.
Nos sistemas LCD, devem ser avaliados a matriz de LEDs, os elementos ópticos, a colimação e a transmissão da tela. Nos sistemas DLP, foco, distorção, escala, alinhamento e uniformidade da projeção são pontos importantes. Em SLA, é necessário verificar o comportamento do ponto e do sistema de varredura nas diferentes posições.
Correções por software podem ajudar, mas não substituem uma estrutura óptica e mecânica estável. A calibração também precisa ser confirmada com o material e a espessura de camada usados na produção.
O eixo Z, a plataforma e a cuba são tão importantes quanto a luz
Uma impressora com boa especificação óptica pode produzir resultados inconsistentes se o eixo Z tiver folga, vibração ou movimento inadequado. A plataforma precisa manter estabilidade, paralelismo e aderência compatíveis com o processo.
A cuba e seu filme de separação também influenciam:
- transmissão da luz;
- condição da superfície;
- forças de descolamento;
- escoamento da resina;
- risco de vazamento;
- repetibilidade entre camadas.
Geometria, orientação, suportes e área transversal alteram as forças aplicadas durante a separação. Em materiais flexíveis ou muito viscosos, esses fatores podem ser ainda mais relevantes. A própria página de controle de qualidade da YDM 3D destaca estrutura, eixo Z, plataforma, exposição e cuba como partes interdependentes do equipamento.
Comprimento de onda e compatibilidade com resinas
O comprimento de onda nominal é um critério importante, mas não comprova compatibilidade completa. Duas impressoras anunciadas com a mesma faixa de luz podem apresentar irradiância, distribuição espectral, uniformidade e estratégia de exposição diferentes.
A resposta da resina depende de sua formulação, incluindo fotoiniciadores, pigmentos, cargas, viscosidade e profundidade de penetração da luz. O NIST também demonstra que a relação entre exposição e profundidade de cura depende das características espectrais do sistema.
Antes de usar um material, verifique:
- tecnologia e equipamentos validados;
- faixa espectral;
- perfil de exposição;
- espessura de camada;
- temperatura de trabalho;
- lavagem;
- secagem;
- pós-cura;
- finalidade prevista da resina.
Uma indicação de 405 nm não significa que qualquer resina 405 nm possa ser transferida diretamente entre SLA, DLP e LCD. Leia também o guia completo sobre compatibilidade de resinas para impressoras LCD, DLP e SLA.
Sistema aberto ou sistema fechado de materiais
Um sistema aberto permite utilizar materiais de diferentes fornecedores e pode ampliar as opções para prototipagem, fundição, aplicações industriais ou desenvolvimento de formulações. Em contrapartida, o usuário assume maior responsabilidade pela calibração, pelos testes e pela documentação dos parâmetros.
Um sistema fechado limita as resinas disponíveis, mas pode oferecer combinações previamente validadas entre equipamento, material, software e pós-processamento. Isso pode ser especialmente relevante em aplicações que exigem rastreabilidade ou instruções específicas.
Nenhuma abordagem é sempre superior. A decisão depende da variedade de materiais necessária, da capacidade técnica da equipe, da frequência de mudanças e do nível de validação exigido.
Velocidade de impressão e produtividade real
Não compare SLA, DLP e LCD apenas pelo tempo de exposição de uma camada.
O tempo total inclui:
- número de camadas;
- altura da peça;
- exposição normal e inicial;
- varredura ou formação da imagem;
- movimento do eixo Z;
- distância e velocidade de elevação;
- tempo de espera;
- separação da camada;
- preparação da plataforma;
- lavagem, secagem e pós-cura;
- remoção de suportes;
- inspeção e retrabalho.
DLP e LCD podem oferecer boa eficiência ao preencher a plataforma com várias peças de altura semelhante. SLA pode ser competitivo em determinadas geometrias, estratégias de varredura ou sistemas profissionais. O equipamento mais produtivo é aquele que entrega mais peças aprovadas com repetibilidade, e não aquele que anuncia o menor tempo isolado.
Manutenção, consumíveis e custo completo
O custo não termina na compra da impressora. Uma comparação responsável deve incluir:
- resina utilizada e material perdido;
- cubas, filmes e componentes de separação;
- telas LCD, componentes ópticos ou módulos de exposição;
- plataforma e peças de manutenção;
- solvente ou solução de lavagem;
- equipamentos de lavagem e cura;
- energia;
- mão de obra;
- treinamento;
- falhas de impressão;
- inspeção;
- descarte adequado;
- suporte técnico e disponibilidade de peças.
Em SLA, a manutenção pode envolver óptica, sistema de varredura, cuba e componentes mecânicos. Em DLP, devem ser considerados projetor, DMD, fonte de luz, lentes e calibração. Em LCD/MSLA, tela, matriz luminosa, óptica, cuba e sistema de resfriamento podem fazer parte da rotina de manutenção.
Não existe uma vida útil universal para esses componentes. Ela depende do projeto do equipamento, das condições de operação, da intensidade utilizada, da temperatura, da manutenção e do padrão de uso.
Lavagem, secagem, pós-cura e inspeção
A peça retirada da plataforma normalmente ainda contém resina não reagida na superfície. O fluxo deve seguir a documentação do material e pode incluir drenagem, lavagem, secagem completa, remoção de suportes e pós-cura controlada.
A pós-cura influencia propriedades, estabilidade e comportamento final. Entretanto, tempos, temperaturas e fontes de luz não devem ser generalizados entre diferentes resinas.
Resinas líquidas também precisam ser manipuladas com equipamentos de proteção adequados, organização da área, ventilação e consulta à ficha de segurança. As orientações da PAMA e da RadTech reforçam que fotopolímeros líquidos devem ser tratados como produtos químicos e manuseados segundo a documentação do material.
A inspeção final pode incluir aparência, dimensões, encaixes, deformação, detalhes, superfície e propriedades relevantes para a aplicação. Uma peça não deve ser aprovada apenas porque permaneceu aderida à plataforma até o final da impressão.
Tabela comparativa: SLA vs DLP vs LCD/MSLA
| Critério | SLA com laser | DLP | LCD/MSLA |
|---|---|---|---|
| Método de exposição | Laser focalizado percorre seletivamente a camada. | Um sistema de projeção forma a imagem digital da camada, normalmente com DMD. | LEDs iluminam uma tela LCD que mascara a imagem da camada. |
| Formação XY | Depende do ponto laser, foco, varredura, dose e resposta da resina. | Depende do pixel projetado, lentes, foco, escala, distorção e calibração. | Depende do pixel físico, transmissão da tela, colimação, uniformidade e distância óptica. |
| Influência da área de construção | O sistema deve manter foco e posicionamento ao longo da área de varredura. | Ampliar a imagem pode aumentar o tamanho do pixel projetado e exigir maior controle óptico. | O tamanho da tela e sua resolução determinam o pixel físico, mas não garantem o desempenho final. |
| Compatibilidade de materiais | Exige faixa espectral, perfil e validação para o sistema laser. | Exige compatibilidade com espectro, irradiância, projeção e perfil DLP. | Exige compatibilidade com fonte, tela, irradiância, colimação e perfil LCD. |
| Manutenção | Cuba, plataforma, eixo Z, óptica, laser e sistema de varredura. | Cuba, plataforma, eixo Z, fonte de luz, DMD, lentes e calibração. | Cuba, plataforma, eixo Z, tela LCD, matriz de LEDs, óptica e resfriamento. |
| Aplicações | Protótipos, modelos detalhados, engenharia, odontologia e fluxos validados. | Odontologia, modelos precisos, fundição, lotes e aplicações industriais. | Odontologia, protótipos, modelos, lotes, peças grandes e aplicações profissionais. |
| O que verificar na compra | Resultado em peças reais, repetibilidade, área útil, materiais, manutenção e fluxo completo. | Pixel projetado, uniformidade, foco, bordas, calibração, materiais e suporte. | Tamanho real de pixel, uniformidade, colimação, estabilidade, materiais e disponibilidade de componentes. |
Aplicações: qual tecnologia escolher?
Para odontologia, considere repetibilidade, materiais validados, software, produtividade por plataforma, pós-cura e documentação do fluxo. LCD e DLP são frequentes nesse setor, mas a sigla não substitui a validação da combinação completa.
Para prototipagem industrial, analise tamanho das peças, acabamento, encaixes, estabilidade dimensional, volume de produção e necessidade de materiais específicos. Consulte as impressoras 3D de resina industriais da YDM 3D.
Para modelos finos, miniaturas técnicas, fundição e peças com detalhes pequenos, avalie detalhes positivos e negativos, canais, superfícies curvas, marcas de suporte e facilidade de acabamento. SLA, DLP e LCD podem produzir resultados de alta qualidade quando o sistema está corretamente configurado.
Para produção em lote, DLP e LCD podem aproveitar a exposição paralela da camada, principalmente quando várias peças de altura semelhante cabem na plataforma. Porém, separação, lavagem, cura, mão de obra e controle de qualidade continuam limitando a produtividade.
Para materiais flexíveis, a tecnologia de exposição é apenas uma parte da decisão. Viscosidade, temperatura, suportes, forças de separação, geometria, espessura e pós-cura podem ter impacto maior. Consulte as soluções para impressão com resina flexível.
Para uma avaliação geral de equipamentos e amostras, veja também as impressoras 3D de resina profissionais.
Erros comuns ao comparar LCD, DLP e SLA
SLA não deve ser usado automaticamente como o nome técnico de todas as impressoras de resina. Em comunicação informal, o termo às vezes aparece de forma ampla, mas laser SLA, DLP e LCD/MSLA possuem arquiteturas de exposição diferentes.
LCD/MSLA não é o mesmo sistema de exposição que SLA com laser. Ambos curam fotopolímeros em uma cuba, mas formam a imagem da camada de maneiras distintas.
O número K da tela não determina sozinho a precisão. É necessário relacionar resolução, tamanho físico da tela, pixel, uniformidade, óptica, mecânica, resina e processo.
DLP não é automaticamente mais preciso do que todo equipamento LCD. O resultado depende da matriz, da área projetada, do foco, da distorção, da calibração e do sistema completo.
LCD não é automaticamente mais rápido do que todo sistema SLA. Altura, camada, movimentos, área transversal, estratégia de exposição e pós-processamento mudam o tempo total.
O tempo de exposição por camada não representa sozinho a velocidade de produção. O indicador mais útil é o tempo necessário para produzir peças aprovadas.
O mesmo comprimento de onda nominal não permite trocar qualquer resina entre máquinas. Compatibilidade precisa ser confirmada por documentação ou validação controlada.
LCD ou DLP? SLA ou LCD?
Escolha com base na aplicação, e não apenas na tecnologia declarada.
Antes da compra, solicite:
- Amostras impressas com geometria semelhante à sua.
- Resultados em diferentes posições da plataforma.
- Informação sobre tamanho real de pixel ou ponto e área útil.
- Dados sobre uniformidade e calibração.
- Lista de resinas e perfis disponíveis.
- Requisitos de lavagem e pós-cura.
- Informações sobre manutenção e consumíveis.
- Disponibilidade de suporte técnico e peças.
- Testes de repetibilidade em lotes.
- Cálculo do custo por peça aprovada.
A diferença entre SLA, DLP e LCD é tecnicamente importante, mas não determina sozinha o resultado. Para uso profissional, a melhor escolha é o sistema que combina exposição controlada, mecânica estável, resina adequada, parâmetros validados, pós-processamento consistente e suporte compatível com a aplicação.
Perguntas frequentes
SLA, DLP e LCD são todas impressoras de resina?
Sim. As três podem utilizar resina fotopolimérica em processos de fotopolimerização em cuba, mas empregam sistemas diferentes para formar cada camada.
DLP é melhor do que LCD?
Não de forma universal. DLP pode oferecer vantagens ópticas em determinadas arquiteturas, enquanto LCD pode oferecer área de construção, produtividade e custo operacional adequados a outras aplicações. É necessário comparar máquinas completas.
Uma tela com mais K imprime com maior precisão?
Não necessariamente. O número K precisa ser relacionado ao tamanho físico da tela, ao tamanho do pixel, à uniformidade da luz, à mecânica, à resina e ao processo de calibração.
LCD é mais rápido que SLA?
Pode ser mais eficiente quando muitas peças são distribuídas na mesma plataforma, mas não é correto generalizar. O tempo total depende de altura, camadas, separação, movimentos, geometria e pós-processamento.
Posso usar a mesma resina em SLA, DLP e LCD?
Somente quando a documentação ou uma validação controlada confirmar a compatibilidade. O mesmo comprimento de onda nominal não é suficiente.
