As principais peças de uma impressora 3D de resina incluem o tanque de resina, o filme de liberação, a tela LCD nos sistemas MSLA/LCD, a plataforma de construção e o conjunto do eixo Z. Esses componentes trabalham juntos durante cada camada. Quando um deles está sujo, danificado, desalinhado ou trabalhando fora da condição prevista, podem surgir falhas de aderência, deformação, delaminação, perda de detalhes e problemas de repetibilidade.
Para uso profissional, conhecer essas peças não serve apenas para manutenção. Também ajuda a diagnosticar uma impressão que falhou antes de começar a alterar exposição, suportes ou material sem uma causa clara.
Como essas peças trabalham durante a impressão?
Em uma impressora de resina do tipo LCD/MSLA com construção pelo fundo do tanque, a resina líquida permanece sobre uma interface transparente. A tela LCD controla quais regiões recebem luz em cada camada, enquanto a plataforma posicionada no eixo Z sustenta a peça.
Depois da exposição, a camada solidificada precisa se separar da interface inferior do tanque. O eixo Z movimenta a plataforma, permite a renovação da resina na região de formação e posiciona o conjunto para a camada seguinte.
Esse ciclo se repete centenas ou milhares de vezes. Portanto, tanque, filme, plataforma, sistema óptico e movimento do eixo Z não funcionam de maneira independente. Uma alteração mecânica em uma dessas áreas pode aparecer na peça como se fosse um problema de resina ou de parâmetros.
Em aplicações de prototipagem, validação dimensional e pequenas séries, essa interação entre componentes se torna particularmente importante. Uma impressão aparentemente correta não significa, por si só, que uma peça esteja pronta para validação de montagem, encaixe ou uso funcional. O processo ainda depende do material e do pós-processamento.

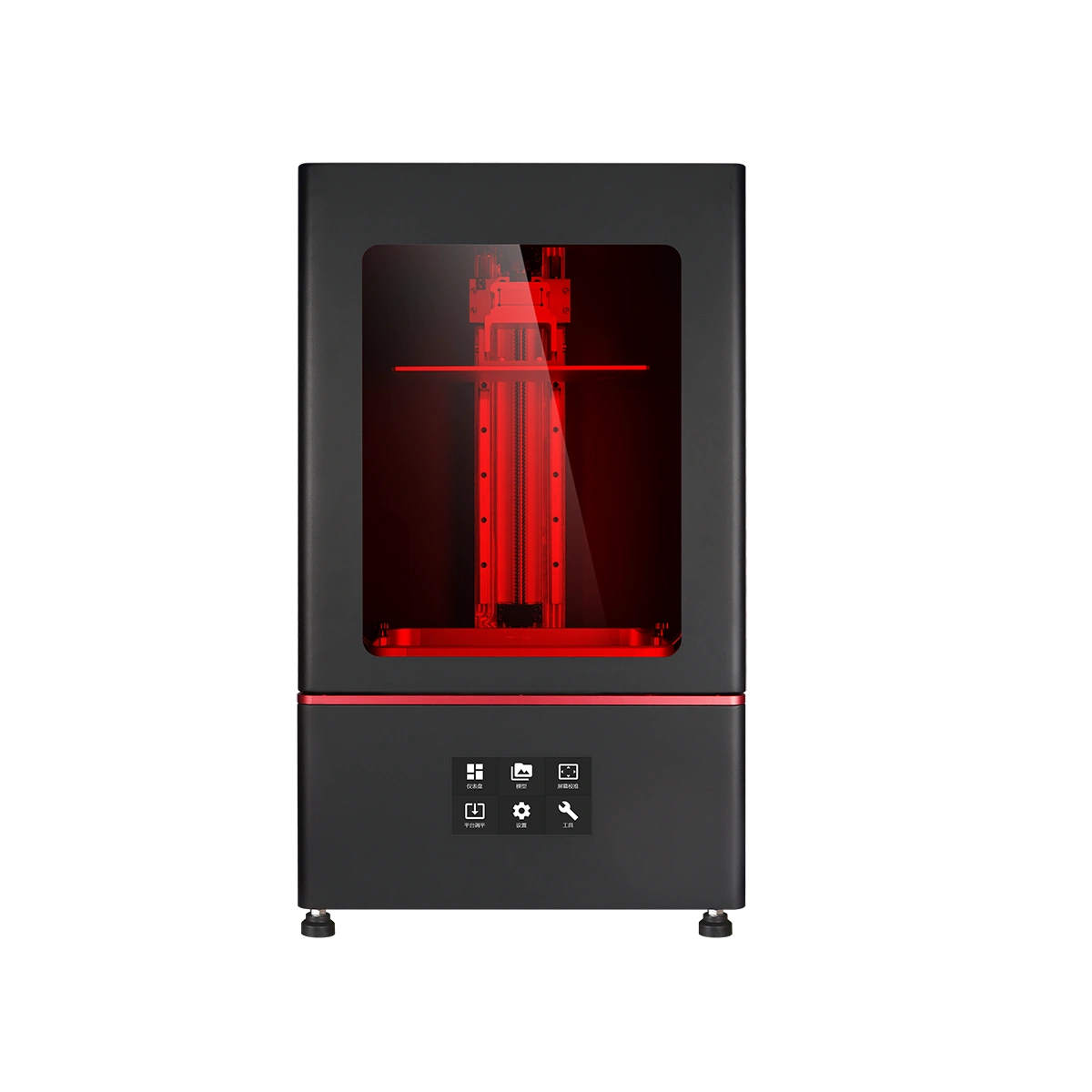

Principais peças da impressora 3D de resina
| Componente | Função principal | O que verificar | Sintomas associados a problemas |
|---|---|---|---|
| Tanque de resina | Armazena a resina líquida durante a formação das camadas | Limpeza, encaixe, resíduos e condição estrutural | Contaminação, vazamento, falhas localizadas |
| Filme de liberação | Forma a interface transparente entre resina e sistema de exposição | Riscos, furos, deformações, resíduos curados e tensão | Peças presas, delaminação, deformação e vazamento |
| Tela LCD | Funciona como máscara para definir a área exposta em sistemas LCD/MSLA | Exposição uniforme, regiões apagadas ou defeitos visíveis | Áreas sem cura ou defeitos repetidos na mesma posição XY |
| Plataforma | Sustenta a peça durante toda a impressão | Limpeza, fixação, condição da superfície e alinhamento | Falha das primeiras camadas e desprendimento |
| Eixo Z | Controla o movimento vertical da plataforma | Movimento regular, calibração, folgas e manutenção prevista pelo fabricante | Bandas, deslocamentos, irregularidade e baixa repetibilidade |
1. Tanque de resina: mais do que um recipiente
O tanque, também chamado de cuba de resina, mantém o fotopolímero líquido na região de impressão. Em sistemas de exposição pelo fundo, sua parte inferior também faz parte do caminho óptico e da interface onde cada nova camada é formada.
Por isso, a condição do tanque deve ser observada antes de atribuir uma falha apenas aos parâmetros do software. Resíduos de resina curada, partículas provenientes de uma impressão anterior ou instalação incorreta podem interferir no próximo trabalho.
Depois de uma falha em que fragmentos possam ter ficado dentro do tanque, não é recomendável simplesmente iniciar novamente a impressão. Primeiro é preciso verificar se existem resíduos sólidos e seguir o procedimento adequado de limpeza ou filtragem da resina.
Isso é especialmente importante quando o próximo arquivo possui uma área grande. Um pequeno fragmento rígido pode ser comprimido durante o posicionamento das primeiras camadas e danificar outros componentes.
2. Filme do tanque: transmissão óptica e separação da camada
Na parte inferior de muitas impressoras de resina existe um filme transparente de liberação. Dependendo da arquitetura do equipamento, podem ser utilizados materiais como FEP, PFA ou outras soluções especificadas pelo fabricante.
O filme precisa permitir a passagem da luz e, ao mesmo tempo, participar do processo de separação entre a camada recém-curada e o fundo do tanque.
Essa separação merece atenção porque sistemas de fotopolimerização pelo fundo geram forças durante o desprendimento da camada. Estudos de vat photopolymerization mostram que a flexibilidade da interface influencia diretamente esse comportamento, principalmente em peças com seções grandes.
Na prática, orientação, área transversal por camada, suportes, comportamento da resina e parâmetros de elevação também interferem nesse esforço. Por isso, um filme em boas condições não corrige sozinho uma orientação ruim, e uma orientação melhor não compensa um filme perfurado ou severamente danificado.
Quando verificar o filme?
- Depois de uma impressão incompleta que deixou material dentro do tanque.
- Quando partes da peça aparecem repetidamente presas ao fundo.
- Quando existem marcas, deformações ou regiões opacas visíveis.
- Antes de reutilizar o tanque após um incidente com fragmentos curados.
- Quando ocorre vazamento de resina.
Não improvise ferramentas agressivas sobre a superfície. O procedimento de inspeção, substituição e tensionamento do filme deve seguir a construção específica do tanque e as instruções do equipamento.
3. Tela LCD: onde a imagem de cada camada é definida
Em uma impressora LCD/MSLA, a tela LCD funciona como uma máscara. O arquivo fatiado define a imagem da camada e o sistema controla quais regiões recebem luz para iniciar a fotopolimerização.
Isso significa que resolução nominal é apenas uma parte do sistema. O resultado também depende da fonte de luz, do caminho óptico, da distância entre os elementos, da resina, dos parâmetros de exposição e da estabilidade mecânica.
Um defeito relacionado à tela costuma levantar suspeita quando a falha se repete na mesma coordenada XY em arquivos diferentes. Por exemplo: uma faixa, região ou conjunto de detalhes deixa de ser formado sempre na mesma posição da plataforma.
Antes de substituir qualquer componente, porém, é necessário separar outras possibilidades: arquivo incorreto, resíduos no tanque, filme danificado, configuração inadequada ou problema de exposição. Quando disponível, deve-se executar o procedimento de teste de exposição recomendado pelo fabricante.
Diagnóstico útil: se o defeito acompanha a geometria do modelo quando ele é reposicionado na plataforma, investigue primeiro arquivo, orientação, suporte e parâmetros. Se permanece fisicamente na mesma região XY da máquina, tanque, filme, exposição e sistema óptico merecem investigação.
4. Plataforma: a referência mecânica das primeiras camadas
A plataforma de construção é a superfície onde a impressão começa e permanece fixada durante o processo. Sua limpeza, instalação e relação geométrica com o plano de impressão são fundamentais para a aderência inicial.
Uma peça que não adere à plataforma pode ter várias causas: superfície contaminada, posicionamento inadequado, perfil de exposição incompatível, condição da resina, problema no tanque ou calibração incorreta.
Por isso, aumentar indiscriminadamente a exposição das primeiras camadas não deve ser a primeira resposta para toda falha de aderência. Exposição é apenas uma variável dentro do conjunto.
Para equipes que utilizam impressoras 3D de resina industriais, é útil registrar alterações de calibração, material, orientação e parâmetros. Dessa maneira, uma mudança de resultado pode ser relacionada a uma mudança real no processo.
5. Eixo Z: movimento vertical e repetibilidade
O eixo Z controla o deslocamento vertical da plataforma. A cada camada, o sistema precisa executar movimentos de separação, retorno e posicionamento de forma suficientemente estável para que a próxima exposição ocorra na posição prevista.
Problemas mecânicos no movimento podem aparecer como linhas horizontais incomuns, mudanças abruptas de geometria, deslocamentos ou variação de resultado entre impressões semelhantes.
Entretanto, uma linha horizontal na peça não prova automaticamente que existe defeito no eixo Z. Alterações bruscas de seção, suporte insuficiente, forças de separação, parâmetros de movimento e comportamento do material podem produzir sintomas parecidos.
Em manutenção, verifique visualmente se o movimento é regular e se existem sinais anormais, mas não aplique lubrificantes ou faça ajustes mecânicos sem considerar o procedimento específico do fabricante. Diferentes sistemas de guia e transmissão possuem requisitos diferentes.
Um método prático para descobrir qual componente verificar
- Identifique onde a falha começou. Primeiras camadas, metade da peça ou região específica?
- Verifique se o defeito acompanha o modelo. Reposicionar o arquivo pode ajudar a diferenciar problema geométrico de problema localizado na máquina.
- Inspecione plataforma e tanque. Procure sujeira, resíduos sólidos, instalação incorreta ou danos visíveis.
- Examine o filme. Observe perfurações, marcas, material aderido ou deformação incompatível com o estado normal do tanque.
- Avalie a exposição. Se o equipamento possuir teste próprio, utilize o procedimento definido pelo fabricante.
- Observe o eixo Z. Ruído anormal, movimento irregular ou repetição de marcas em determinadas alturas exige investigação mecânica.
- Só então altere parâmetros. Mude uma variável por vez e registre o resultado.
Esse processo evita um erro frequente em ambientes de produção: modificar exposição, velocidade, suporte e orientação simultaneamente e depois não saber qual alteração realmente resolveu o problema.
Não esqueça da resina e do pós-processamento
Mesmo com todas as peças da impressora em boas condições, uma aplicação profissional ainda depende da escolha correta do material de impressão 3D em resina e de um fluxo de pós-processamento controlado.
O fluxo geral deve respeitar a sequência: impressão → lavagem → secagem completa → pós-cura UV → inspeção final. O solvente, tempo de lavagem, método de cura e demais condições devem seguir as recomendações específicas do material utilizado.
Enquanto houver resina não curada, o operador deve considerar os riscos químicos descritos na SDS/FISPQ. Luvas adequadas ao produto, proteção ocular, ventilação e controle de derramamentos fazem parte do processo de trabalho, não apenas da manutenção.
Em engenharia, a inspeção final também precisa considerar o objetivo da peça. Um protótipo pode ser suficiente para verificar montagem, interferências, posição de furos, ergonomia ou encaixe. Isso não significa que ele automaticamente valide o DFM, o molde de injeção, os parâmetros de moldagem ou as propriedades da peça final produzida em outro material.
Quando o objetivo é validar um arquivo antes de investir em equipamento ou produzir uma série maior, um teste de impressão de amostra pode ajudar a verificar geometria, material e fluxo de pós-processamento em condições mais próximas da aplicação real.
Checklist antes de iniciar uma nova impressão
- Plataforma limpa, corretamente instalada e sem resíduos.
- Tanque encaixado e sem fragmentos sólidos.
- Filme sem perfurações ou danos visíveis relevantes.
- Sistema de exposição sem anormalidades conhecidas.
- Movimento do eixo Z regular.
- Resina correta, identificada e preparada conforme orientação do material.
- Arquivo, escala, orientação e suportes revisados.
- Parâmetros compatíveis com a combinação de equipamento e resina.
- Equipamentos de proteção e área de pós-processamento preparados.
FAQ sobre peças de uma impressora 3D de resina
Qual é a função do tanque de resina?
O tanque mantém a resina líquida na zona de impressão. Em muitos sistemas de construção pelo fundo, sua base transparente também participa do caminho óptico e do processo de separação de cada camada.
Filme FEP e tanque são a mesma peça?
Não. O tanque é o conjunto que contém a resina; o filme é uma das partes da interface inferior em determinadas arquiteturas. O material e a construção exatos variam conforme o equipamento.
Um filme riscado sempre precisa ser substituído?
Depende da extensão, localização e critério definido pelo fabricante. Uma marca superficial e uma perfuração não têm a mesma gravidade. Vazamento, deformação importante ou dano que afete a impressão exigem atenção imediata.
Como saber se o problema está na tela LCD?
Defeitos que permanecem na mesma posição XY em diferentes arquivos podem indicar um problema localizado no sistema de exposição. Antes da substituição, verifique tanque, filme, arquivo e execute os testes previstos pelo fabricante.
Por que a peça não gruda na plataforma?
As causas podem incluir plataforma contaminada ou mal posicionada, calibração, exposição inicial, resina, temperatura, perfil incorreto ou condição do tanque. Não existe uma única causa para todas as falhas de aderência.
Linhas horizontais significam defeito no eixo Z?
Não necessariamente. Movimento irregular do eixo Z é uma possibilidade, mas mudanças de seção, orientação, suportes, separação entre camadas e parâmetros de impressão também podem produzir marcas semelhantes.
Trocar peças da impressora resolve problemas dimensionais?
Somente quando o componente realmente é a causa. Dimensão e encaixe também dependem do arquivo, orientação, suporte, exposição, material, lavagem, secagem, pós-cura e método de medição.
Quando procurar suporte técnico?
Quando a falha continua depois das verificações básicas, há suspeita de vazamento, dano na tela ou no sistema óptico, movimento mecânico anormal ou necessidade de calibração que não esteja prevista para execução pelo operador. Nesses casos, é melhor utilizar o suporte técnico antes de desmontar componentes críticos.
Conclusão
Tanque, filme, tela LCD, plataforma e eixo Z cumprem funções diferentes, mas trabalham como um único sistema durante a impressão. Um diagnóstico confiável procura relacionar o sintoma à posição e ao momento em que a falha ocorre, em vez de trocar componentes ou aumentar parâmetros aleatoriamente.
Para peças usadas em desenvolvimento de produto, montagem, encaixe ou validação dimensional, o controle também precisa continuar depois da impressão, com lavagem, secagem completa, pós-cura e inspeção. O protótipo impresso ajuda a encontrar problemas antes de etapas mais caras, mas não substitui a validação do processo de fabricação final.
Se você estiver avaliando equipamento, resina, impressão de amostras ou um processo específico de impressão, a YDM 3D pode analisar o arquivo, o material e os requisitos da aplicação para ajudar a confirmar quais condições precisam ser verificadas.
