Um modelo para alinhador impresso em 3D é uma reprodução física de uma arcada dentária preparada digitalmente para a fabricação de alinhadores transparentes por termoformagem. O resultado depende não apenas da resolução da impressora, mas também da qualidade do arquivo, da resina, da orientação, da lavagem, da cura UV e da inspeção dimensional do modelo.
Na maioria dos fluxos convencionais, o alinhador não é impresso diretamente: primeiro é produzido um modelo dentário de cada etapa planejada, e uma placa transparente é termoformada sobre esse modelo. Para obter boa adaptação, o laboratório precisa controlar o arquivo digital, a geometria da base, a impressão, o pós-processamento e a inspeção. A compatibilidade entre equipamento, resina e processo deve ser validada antes da produção rotineira.
O que é um modelo para alinhador impresso em 3D?
É um modelo físico da arcada dentária produzido a partir de um arquivo digital. Esse arquivo normalmente representa uma etapa específica do planejamento ortodôntico, incluindo a posição dos dentes prevista para aquele estágio.
Depois da impressão e do pós-processamento, o modelo pode ser utilizado como base para termoformar uma lâmina transparente. Após a conformação, a peça é recortada, acabada e avaliada de acordo com o fluxo definido pelo laboratório ou pela clínica.
Esse processo faz parte de um fluxo mais amplo de impressão 3D odontológica profissional, que pode envolver digitalização, planejamento, preparação de arquivos, impressão, limpeza, cura, inspeção e fabricação do alinhador.
Modelo impresso e alinhador diretamente impresso são a mesma coisa?
Não. São processos diferentes.
No fluxo baseado em modelos, a impressora produz a arcada dentária rígida. Em seguida, uma lâmina transparente é aquecida e termoformada sobre essa arcada.
Na impressão direta, o próprio alinhador seria produzido por fabricação aditiva. Esse processo exige materiais, equipamentos, validações e procedimentos específicos. Não se deve assumir que uma resina odontológica comum ou uma impressora adequada para modelos também seja apropriada para imprimir um dispositivo de uso intraoral.
| Aspecto | Modelo impresso para termoformagem | Alinhador diretamente impresso |
|---|---|---|
| Peça produzida pela impressora | Modelo rígido da arcada | O próprio alinhador |
| Etapa posterior | Termoformagem e recorte | Pós-processamento específico |
| Material principal | Resina adequada para modelos | Material específico para a aplicação final |
| Uso do modelo | Base física para conformação | Não utiliza modelo de termoformagem |
| Validação necessária | Modelo, resina, impressão e termoformagem | Material, equipamento, processo e aplicação final |
Para laboratórios que utilizam termoformagem, o foco principal deve ser a estabilidade e a repetibilidade dos modelos impressos.
Como produzir um modelo para alinhador impresso em 3D
1. Obtenha um arquivo digital adequado
O processo começa com um modelo digital obtido por escaneamento intraoral, digitalização de uma impressão convencional ou outro método adotado pelo profissional responsável.
O arquivo precisa representar corretamente:
- Dentes e anatomia relevante;
- Contornos cervicais necessários;
- Áreas interproximais;
- Superfícies oclusais;
- Relação entre os dentes;
- Etapa correta do planejamento;
- Base ou estrutura necessária para impressão.
Uma digitalização incompleta não pode ser corrigida apenas aumentando a resolução da impressora.
2. Confira a etapa do planejamento
Em tratamentos com várias etapas, cada modelo deve corresponder ao estágio correto. Erros de identificação podem causar impressão duplicada, troca de sequência ou fabricação de um alinhador sobre a arcada errada.
Uma rotina de nomenclatura deve indicar, por exemplo:
- Paciente ou código interno;
- Arcada superior ou inferior;
- Número da etapa;
- Data ou versão do arquivo;
- Responsável pela aprovação.
Informações pessoais devem ser administradas de acordo com as políticas internas e os requisitos aplicáveis à proteção de dados.
3. Prepare a base do modelo
O modelo precisa ser estável durante a impressão e durante a termoformagem. Dependendo do software e do processo, ele pode ser sólido, oco ou possuir uma base reduzida.
A escolha deve considerar:
- Estabilidade geométrica;
- Consumo de resina;
- Tempo de impressão;
- Drenagem de resina;
- Posicionamento na plataforma;
- Resistência durante a termoformagem;
- Facilidade de remoção e identificação.
Não existe uma geometria universal. A configuração deve ser validada com a impressora, a resina e o equipamento de termoformagem utilizados.
4. Defina a orientação e os suportes
A orientação influencia a precisão, o acabamento, o tempo de impressão e a quantidade de suportes.
Modelos posicionados diretamente sobre a plataforma podem reduzir a necessidade de suportes em determinadas configurações, mas exigem controle da base e da adesão. Modelos inclinados podem facilitar a distribuição das forças e a drenagem, porém podem exigir mais suporte e pós-processamento.
Antes de produzir vários modelos, avalie:
- Área de contato com a plataforma;
- Regiões onde os suportes serão colocados;
- Risco de marcas em áreas críticas;
- Drenagem de resina;
- Altura total da impressão;
- Quantidade de modelos por lote;
- Possibilidade de deformação.
5. Escolha uma impressora adequada para odontologia
Uma impressora utilizada nesse fluxo precisa oferecer repetibilidade, controle do processo e capacidade compatível com a quantidade e o tamanho dos modelos.
Ao comparar impressoras 3D odontológicas, não avalie somente a resolução nominal da tela. Também devem ser considerados:
- Uniformidade de exposição;
- Estabilidade do eixo de movimento;
- Calibração da plataforma;
- Volume útil de impressão;
- Repetibilidade entre lotes;
- Compatibilidade com resinas;
- Facilidade de limpeza e manutenção;
- Disponibilidade de orientação técnica.

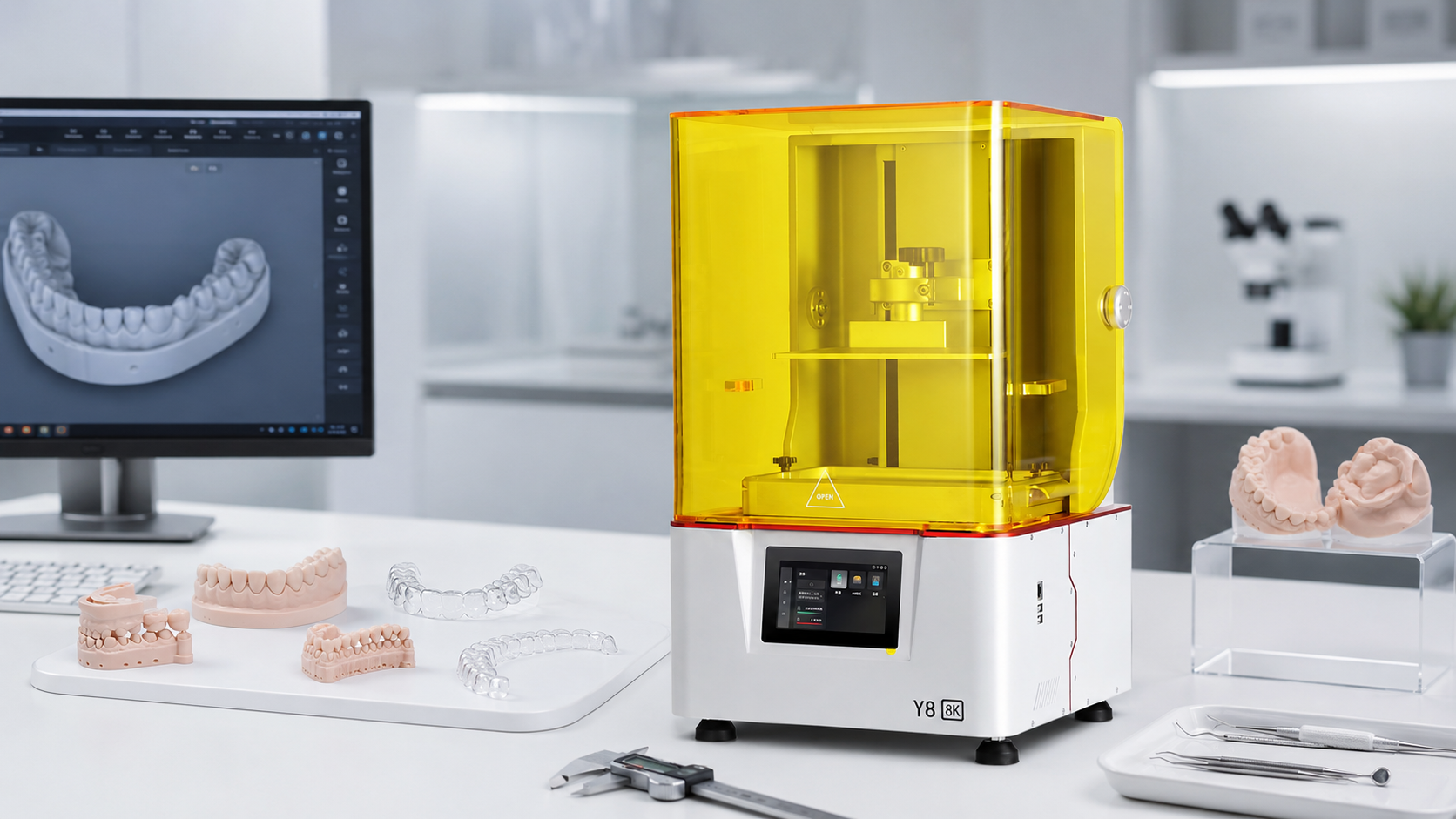

A impressora 3D odontológica Eternal Y8 pode ser avaliada dentro de um fluxo profissional de modelos odontológicos. A decisão deve considerar os arquivos reais, a quantidade produzida e os requisitos do laboratório.
6. Utilize uma resina adequada ao processo
A resina deve ser compatível com a tecnologia da impressora e apropriada para a produção de modelos usados no fluxo planejado.
Os critérios incluem:
- Reprodução de detalhes;
- Estabilidade após a cura;
- Comportamento durante a termoformagem;
- Resistência suficiente para manuseio;
- Facilidade de limpeza;
- Cor e contraste visual;
- Parâmetros definidos pelo fornecedor;
- Instruções de armazenamento e segurança.
A seleção deve ser feita a partir das fichas técnicas, instruções de uso e fichas de segurança das resinas para impressão 3D.
Não utilize parâmetros de uma resina em outra sem validação. Exposição, lavagem e cura podem variar mesmo entre materiais visualmente semelhantes.
7. Imprima um lote de teste
Antes de iniciar produção recorrente, imprima modelos de teste que representem situações reais do laboratório.
O teste deve ajudar a verificar:
- Adesão à plataforma;
- Formação completa da arcada;
- Definição das superfícies dentárias;
- Ausência de falhas ou separação de camadas;
- Estabilidade da base;
- Encaixe no equipamento de termoformagem;
- Resultado após lavagem e cura;
- Repetibilidade entre modelos.
O serviço de impressão de amostras 3D pode ser usado para avaliar arquivos, acabamento e viabilidade antes da escolha de uma configuração de produção.
8. Faça a lavagem corretamente
Após a impressão, a resina não polimerizada precisa ser removida das superfícies e cavidades do modelo.
Durante essa etapa:
- Use luvas adequadas;
- Trabalhe em local ventilado;
- Utilize óculos de proteção quando houver risco de respingos;
- Siga as instruções da resina e do agente de limpeza;
- Evite lavagem insuficiente;
- Evite exposição excessiva ao agente de limpeza;
- Deixe o modelo secar completamente antes da cura.
Resíduos superficiais podem prejudicar o acabamento, enquanto um processo excessivo pode afetar a superfície ou a estabilidade de determinados materiais.
9. Realize a cura UV conforme o material
A cura UV completa o pós-processamento da peça. O tempo e as condições dependem da resina, da geometria do modelo, da cor, do equipamento e da aplicação.
Não existe um único tempo de cura adequado para todas as resinas.
A peça deve ser posicionada de maneira que a luz alcance as superfícies relevantes. Quando necessário, deve ser girada ou reposicionada de acordo com as orientações do fabricante do material e do equipamento.
Consulte também os conteúdos sobre fluxo de trabalho e pós-processamento para organizar as etapas de lavagem, secagem e cura.
10. Inspecione antes da termoformagem
O modelo não deve seguir automaticamente para a termoformagem apenas porque a impressão terminou sem interrupções.
Faça uma verificação visual e funcional.
Checklist de qualidade antes da termoformagem
- O modelo corresponde ao paciente e à etapa correta?
- A arcada está completa?
- Existem dentes incompletos ou áreas sem impressão?
- As superfícies oclusais estão definidas?
- As regiões cervicais necessárias estão preservadas?
- A base está plana e estável?
- Existem rachaduras ou separações de camadas?
- Há resíduos de resina não curada?
- O modelo está completamente seco?
- A cura foi realizada conforme as instruções do material?
- O modelo se ajusta ao equipamento de termoformagem?
- O resultado foi comparado com o arquivo ou com um modelo de referência?
O que mais afeta a precisão do modelo?
A precisão final depende do sistema completo, não de um único número informado na ficha da impressora.
Qualidade da digitalização
Falhas no escaneamento, sobreposição incorreta de imagens ou regiões ausentes serão reproduzidas no arquivo e podem aparecer no modelo.
Preparação do arquivo
Recortes inadequados, bases deformadas, malhas abertas e geometrias com erros podem causar problemas no fatiamento ou na impressão.
Calibração do equipamento
Plataforma mal nivelada, tanque danificado, filme desgastado ou exposição inadequada podem alterar o resultado.
Orientação e suportes
A orientação interfere nas forças de desprendimento, no acabamento e na estabilidade geométrica.
Lavagem e cura
Peças mal lavadas podem manter resíduos. Cura insuficiente ou inadequada pode alterar o comportamento do modelo. Um processo excessivo também pode ser prejudicial, dependendo da resina.
Controle entre lotes
Mudanças de resina, temperatura, equipamento, lote de material, parâmetros ou operador devem ser registradas e avaliadas.
Como organizar uma produção com vários modelos
Quando são produzidas várias etapas de alinhadores, a identificação e a rastreabilidade tornam-se tão importantes quanto a impressão.
Uma rotina profissional pode incluir:
- Recebimento e conferência do arquivo;
- Aprovação da etapa digital;
- Padronização da nomenclatura;
- Preparação e fatiamento;
- Registro da resina e do equipamento;
- Impressão do lote;
- Lavagem e secagem;
- Cura UV;
- Inspeção;
- Identificação do modelo;
- Termoformagem;
- Recorte e acabamento;
- Verificação final;
- Registro de falhas e correções.
Esse controle reduz o risco de misturar arcadas, pacientes ou etapas diferentes.
Erros comuns
Confundir resolução nominal com precisão final
Uma tela com alta resolução não garante, sozinha, um modelo dimensionalmente adequado. A óptica, a calibração, a resina, o arquivo e o pós-processamento também influenciam o resultado.
Usar parâmetros genéricos para qualquer resina
Parâmetros copiados de outro material podem causar falhas, perda de detalhe, excesso de exposição ou dificuldade de remoção.
Colocar suportes em regiões críticas
Marcas de suporte sobre superfícies importantes podem dificultar a inspeção e alterar o contato com a lâmina durante a termoformagem.
Ignorar a secagem antes da cura
Resíduos do agente de limpeza podem permanecer na superfície e comprometer o acabamento.
Produzir muitas etapas sem validar uma amostra
Um erro de configuração pode ser repetido em todo o lote. Primeiro valide alguns modelos representativos.
Não verificar deformação da base
Uma base irregular pode prejudicar o posicionamento, a estabilidade e a termoformagem.
Misturar modelos de diferentes etapas
Sem identificação clara, o laboratório pode utilizar o modelo incorreto. Use códigos legíveis e um sistema interno de rastreabilidade.
Quando falar com um especialista
Procure orientação técnica quando:
- Os modelos apresentam deformação recorrente;
- A base não permanece plana;
- Existem diferenças visíveis entre lotes;
- A impressão perde detalhes cervicais ou oclusais;
- Os suportes deixam marcas em regiões importantes;
- O modelo muda após lavagem ou cura;
- A resina não possui parâmetros validados para o equipamento;
- É necessário aumentar a quantidade produzida por lote;
- O laboratório pretende trocar de resina ou impressora;
- O resultado da termoformagem não corresponde ao esperado.
Nesses casos, é importante analisar o arquivo, a orientação, o equipamento, o material e o pós-processamento como um único sistema, em vez de alterar vários parâmetros ao mesmo tempo.
FAQ
O alinhador transparente é impresso diretamente?
No fluxo descrito neste artigo, não. A impressora produz o modelo dentário, e uma lâmina transparente é termoformada sobre ele. A impressão direta do alinhador exige um processo e um material específicos.
Qual resina deve ser usada para modelos de alinhadores?
Deve ser utilizada uma resina compatível com a impressora e indicada pelo fornecedor para o tipo de modelo e processo planejado. Consulte a ficha técnica, as instruções de uso e a ficha de segurança.
A resolução da tela define a precisão do modelo?
Não de forma isolada. A precisão também depende do sistema óptico, da calibração, do arquivo, da resina, da orientação e do pós-processamento.
É necessário curar o modelo antes da termoformagem?
Sim. A peça deve passar pelo pós-processamento definido para a resina, incluindo lavagem, secagem e cura UV conforme as instruções aplicáveis.
O modelo pode ser impresso diretamente sobre a plataforma?
Em alguns fluxos, sim. Em outros, a inclinação e os suportes podem ser mais adequados. A escolha depende da geometria, da base, da impressora e dos resultados dos testes.
Um modelo oco é melhor do que um modelo sólido?
Não necessariamente. Modelos ocos podem reduzir o consumo de material, mas exigem preparação, drenagem e estabilidade adequadas. A melhor opção depende do fluxo utilizado.
Como saber se o modelo está pronto para a termoformagem?
Ele deve estar completo, limpo, seco, curado, identificado, estável e sem falhas nas áreas relevantes. Também deve ter sido aprovado segundo o controle de qualidade do laboratório.
Vale a pena imprimir uma amostra antes de comprar uma impressora?
Sim. Uma amostra produzida com um arquivo real ajuda a avaliar definição, acabamento, produtividade do lote, pós-processamento e compatibilidade com o fluxo de termoformagem.
A produção de um modelo para alinhador impresso em 3D exige controle desde o arquivo digital até a inspeção anterior à termoformagem. Uma impressora com boa resolução nominal não compensa falhas de digitalização, escolha inadequada de resina, orientação incorreta ou pós-processamento inconsistente.
Antes de definir uma solução, o laboratório deve testar arquivos reais, avaliar a quantidade de modelos por lote e confirmar a compatibilidade entre impressora, resina, lavagem, cura UV e termoformagem.
A YDM 3D pode auxiliar na avaliação de equipamentos odontológicos, seleção de resinas, impressão de amostras e organização do fluxo de pós-processamento para usuários profissionais.
