Uma impressora 3D SLA, no sentido técnico estrito, utiliza um feixe de laser controlado para solidificar seletivamente uma resina fotopolimérica líquida. O laser percorre a seção transversal de cada camada e, após sucessivos ciclos de exposição e movimentação da plataforma, forma a peça tridimensional.
SLA é a sigla de stereolithography, ou estereolitografia. A tecnologia pertence à categoria de manufatura aditiva conhecida como fotopolimerização em cuba.
No mercado, o termo “SLA” também é usado de forma ampla para descrever diferentes impressoras 3D de resina. Entretanto, DLP e LCD/MSLA não funcionam da mesma maneira que uma SLA de varredura a laser. As três tecnologias solidificam resina fotopolimérica, mas utilizam sistemas ópticos e métodos de formação de imagem diferentes.
Neste guia, o termo impressora 3D SLA é utilizado para identificar especificamente os sistemas que fazem a exposição por varredura de laser.
O que é fotopolimerização em cuba?
Na fotopolimerização em cuba, uma fonte de luz expõe seletivamente determinadas regiões de uma resina líquida fotossensível. Os fotoiniciadores presentes no material absorvem luz em uma faixa de comprimento de onda compatível e iniciam uma reação de polimerização.
A região exposta deixa de ser líquida e forma uma camada sólida ou parcialmente convertida. A repetição desse processo produz a geometria tridimensional.
A fonte de luz pode ser:
- Um laser com varredura pontual, no caso da SLA tradicional;
- Um projetor com dispositivo digital de microespelhos, no DLP;
- Uma fonte de LEDs combinada com uma tela LCD de mascaramento, no LCD/MSLA.
Por isso, “impressão 3D em resina” é uma categoria mais ampla, enquanto SLA, DLP e LCD/MSLA identificam diferentes formas de controlar a exposição.
Principais componentes de uma impressora 3D SLA
O projeto exato varia entre fabricantes e entre máquinas de construção normal e invertida, mas um sistema SLA geralmente contém os seguintes componentes.
Laser
O laser fornece a energia luminosa que inicia a polimerização da resina. O comprimento de onda deve ser compatível com o sistema fotoiniciador do material.
Embora seja comum chamar todas essas fontes de “laser UV”, alguns equipamentos utilizam comprimentos de onda próximos à região violeta do espectro. Portanto, o mais correto é verificar o comprimento de onda e a compatibilidade indicados na documentação do equipamento e da resina.
Sistema de varredura
Muitas máquinas utilizam espelhos galvanométricos para direcionar rapidamente o feixe pelas coordenadas de cada camada. Outros projetos podem empregar diferentes mecanismos ópticos ou mecânicos de deslocamento do laser.
A calibração desse sistema influencia a posição do feixe, as dimensões da peça e a consistência entre o centro e as extremidades da área de trabalho.
Conjunto óptico
Lentes, espelhos e outros elementos ópticos controlam o foco, a trajetória e o diâmetro efetivo do feixe. O desempenho depende de fatores como qualidade óptica, alinhamento, foco, estabilidade do laser e compensação da distorção de campo.
Tanque de resina
O tanque contém a resina fotopolimérica durante a impressão. Em uma máquina SLA invertida, a exposição normalmente ocorre através de uma interface transparente localizada no fundo do tanque.
Essa interface pode incorporar um filme ou uma estrutura de liberação que ajuda a separar a camada solidificada após cada exposição.
Em uma configuração SLA de construção normal, o laser expõe a superfície superior da resina. Nesse caso, não existe necessariamente uma interface transparente de liberação no fundo do tanque.
Plataforma de construção
A plataforma sustenta a peça durante a fabricação. Dependendo da configuração da máquina, ela se desloca para dentro da cuba ou levanta a peça a partir do fundo transparente do tanque.
Nivelamento, limpeza, rigidez e calibração da plataforma afetam a adesão da primeira camada e a estabilidade dimensional.
Sistema de movimento no eixo Z
O eixo Z controla a posição vertical da plataforma. Sua repetibilidade é importante para manter a altura de camada planejada e executar corretamente os movimentos de separação e reposicionamento.
A altura de camada, porém, não deve ser interpretada isoladamente como precisão dimensional no eixo Z. Contração do material, exposição, geometria, orientação, pós-cura e calibração também influenciam o resultado.
Software de preparação e fatiamento
O software recebe o modelo digital, define a orientação, cria suportes e divide a geometria em camadas. Em uma impressora SLA, o sistema converte cada camada em trajetórias que serão percorridas pelo laser.
Arquivos STL ainda são comuns, mas formatos como 3MF podem preservar informações estruturadas que o STL não armazena.
Resina fotopolimérica
A resina contém oligômeros, monômeros, fotoiniciadores, pigmentos e outros aditivos. Sua formulação influencia viscosidade, profundidade de cura, contração, cor, resistência, flexibilidade, estabilidade térmica e comportamento durante o pós-processamento.
Não existe uma resina universal. A seleção deve considerar a aplicação, o comprimento de onda do equipamento e o fluxo de lavagem e pós-cura. A página de resinas para impressão 3D ajuda a comparar materiais para diferentes usos profissionais.
Como funciona uma impressora 3D SLA
1. Preparação do modelo digital
O processo começa com um modelo CAD ou com dados obtidos por digitalização 3D. A geometria deve ser verificada para identificar paredes excessivamente finas, superfícies abertas, detalhes abaixo da capacidade do processo ou volumes não imprimíveis.
2. Orientação e criação dos suportes
A peça é posicionada na área de construção. A orientação influencia:
- Quantidade de suportes;
- Área exposta por camada;
- Forças de separação;
- Qualidade das superfícies;
- Tempo de impressão;
- Risco de deformação;
- Localização das marcas deixadas pelos suportes.
Uma orientação adequada procura equilibrar qualidade superficial, estabilidade e produtividade.
3. Fatiamento
O software divide o modelo em camadas e calcula as trajetórias de exposição. Essas trajetórias podem incluir contornos, preenchimentos e estratégias específicas para regiões internas ou externas.
4. Exposição com o laser
O feixe percorre os pontos determinados pelo software. A resina recebe energia suficiente para formar a camada, ligando-a à plataforma ou à camada anterior.
O comportamento não depende apenas da potência nominal do laser. Velocidade de varredura, diâmetro do ponto, perfil do feixe, absorção da resina e dose total de exposição atuam em conjunto.
5. Movimento da plataforma
Depois da exposição, a plataforma se desloca para permitir a formação da próxima camada.
Em uma SLA invertida, a camada precisa se separar da interface transparente do tanque. A plataforma então se reposiciona e a resina flui novamente para a região de impressão.
Em uma máquina de construção normal, a plataforma normalmente desce progressivamente na cuba. Alguns equipamentos podem utilizar um sistema de nivelamento ou recobrimento da superfície da resina.
6. Repetição do ciclo
Exposição, movimentação, separação e reposicionamento são repetidos até que todas as camadas tenham sido formadas.
7. Remoção e drenagem
Ao terminar a impressão, a peça é retirada da plataforma e o excesso de resina é drenado. A peça ainda está em um estado intermediário e pode apresentar resina líquida na superfície.
8. Lavagem
A lavagem remove a resina não polimerizada. O produto de limpeza, o tempo e o método devem ser compatíveis com a formulação do material.
Álcool isopropílico é usado em muitos processos, mas não deve ser tratado como solução universal. Algumas resinas utilizam outros solventes ou sistemas específicos de lavagem.
9. Secagem
A peça deve secar completamente antes da pós-cura. Solvente residual pode interferir no acabamento e contaminar o equipamento de cura.
10. Remoção dos suportes
Os suportes podem ser removidos antes ou depois da pós-cura, dependendo da resina, da geometria e das instruções do fabricante.
Removê-los antes pode facilitar o acabamento dos pontos de contato. Mantê-los durante a pós-cura pode ajudar peças finas a conservar sua forma. Suportes densos, entretanto, podem bloquear a luz. Não existe uma ordem única adequada a todos os materiais.
11. Pós-cura
A pós-cura aplica luz e, em alguns sistemas, temperatura controlada para desenvolver as propriedades finais previstas para o material.
Tempo, temperatura e comprimento de onda devem seguir a ficha técnica ou as instruções de uso da resina. Uma exposição mais longa não significa automaticamente uma peça melhor. Pós-cura inadequada pode alterar dimensões, cor, fragilidade ou desempenho mecânico.
12. Inspeção
A inspeção pode incluir:
- Verificação visual;
- Medição dimensional;
- Avaliação das superfícies;
- Teste de montagem;
- Registro do lote e dos parâmetros;
- Ensaio mecânico ou funcional quando necessário.
Para organizar essas etapas, consulte os conteúdos sobre fluxo de trabalho e pós-processamento.
SLA de construção normal e SLA invertida
Na configuração de construção normal, também chamada de top-down, o laser expõe a superfície superior da resina. A plataforma começa próxima à superfície e desce gradualmente para dentro da cuba.
Esse sistema pode reduzir a necessidade de destacar cada camada de um filme localizado no fundo do tanque. Em contrapartida, geralmente exige um volume maior de resina e um controle cuidadoso da superfície líquida.
Na configuração invertida, também conhecida como bottom-up, a fonte de luz fica abaixo do tanque e expõe a resina através de uma interface transparente. A plataforma levanta a peça à medida que a impressão avança.
Essa arquitetura permite máquinas mais compactas e utiliza menos resina para preencher a cuba. Entretanto, introduz forças de separação entre a peça e a interface do tanque, tornando orientação, suportes e estratégia de movimento especialmente importantes.

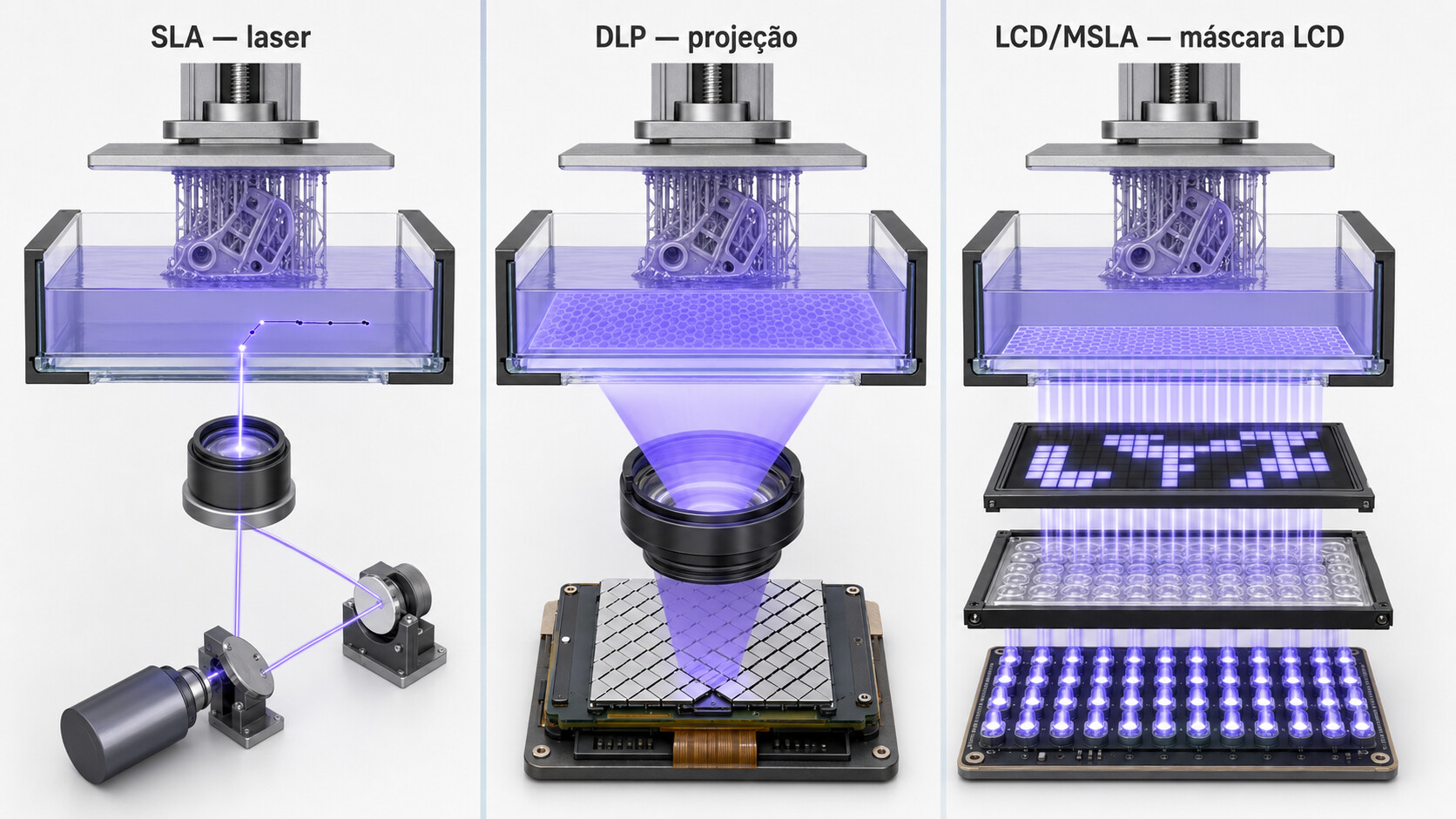

SLA, DLP e LCD/MSLA: diferenças técnicas
| Critério | SLA a laser | DLP | LCD/MSLA |
|---|---|---|---|
| Método de exposição | Um laser percorre seletivamente cada camada | Um projetor expõe uma imagem da camada | Uma tela LCD mascara a luz de uma matriz de LEDs |
| Formação da imagem | Trajetória vetorial do feixe | Matriz de microespelhos, normalmente baseada em DMD | Matriz de pixels da tela LCD |
| Exposição da camada | Progressiva, ponto a ponto ou linha a linha | A camada é projetada como uma imagem | A área selecionada é exposta simultaneamente |
| Fatores ópticos principais | Diâmetro do ponto, foco, varredura, calibração e distorção de campo | Tamanho do pixel projetado, foco, distorção e uniformidade | Passo de pixel, colimação, contraste, transmissão e uniformidade da luz |
| Relação entre área e tempo de exposição | O tempo de varredura pode aumentar com a área exposta | A exposição óptica da camada tende a depender menos da área ocupada | A exposição óptica da camada tende a depender menos da área ocupada |
| Elementos sujeitos a manutenção | Laser, óptica, sistema de varredura, tanque e plataforma | Projetor, óptica, tanque e plataforma | Tela LCD, fonte de luz, tanque, filme e plataforma |
| Possíveis artefatos | Variações de foco, trajetória ou calibração | Pixelização projetada, distorção e perda de foco | Estrutura de pixels, dispersão de luz e não uniformidade |
DLP e LCD/MSLA podem expor uma camada inteira, mas o tempo total de fabricação também inclui separação, reposicionamento, fluxo da resina e outros movimentos. Portanto, não é cientificamente correto afirmar que qualquer DLP ou LCD será sempre mais rápida que qualquer SLA.
Da mesma forma, resolução nominal, quantidade de pixels ou altura mínima de camada não são suficientes para determinar a precisão real. O resultado depende do sistema completo, da resina, da calibração, da geometria e do pós-processamento.
Fatores que influenciam a qualidade da impressão SLA
Diâmetro e perfil do feixe
Um ponto de laser menor pode reproduzir características finas, mas não garante sozinho melhor precisão. Estabilidade do foco, sobreposição das trajetórias, dispersão na resina e estratégia de exposição também são importantes.
Dose de exposição
Uma exposição insuficiente pode produzir camadas frágeis ou mal aderidas. Exposição excessiva pode aumentar dimensões, fechar pequenos espaços ou reduzir a definição de detalhes.
Propriedades ópticas da resina
Pigmentação, absorção, dispersão e profundidade de penetração da luz determinam como a energia se distribui no material. Duas resinas expostas na mesma máquina podem precisar de parâmetros diferentes.
Altura de camada
Camadas mais finas podem reduzir o efeito visual de degraus em determinadas superfícies, mas aumentam a quantidade de ciclos. Elas não corrigem automaticamente erros nos eixos XY nem problemas de exposição.
Orientação e suportes
A orientação determina quais superfícies ficarão voltadas para os suportes, como as forças serão distribuídas e quanto material será necessário. Suportes insuficientes podem causar deslocamentos ou falhas; suportes excessivos aumentam consumo e trabalho de acabamento.
Temperatura e viscosidade
A temperatura pode alterar a viscosidade e o comportamento de fluxo da resina. O equipamento e o material devem operar dentro das condições recomendadas pelo fabricante.
Calibração da plataforma e do sistema óptico
Desnivelamento, folgas mecânicas ou variações no sistema de varredura podem causar falhas de adesão e erros dimensionais.
Lavagem e pós-cura
Uma peça com boa aparência ao sair da impressora ainda pode apresentar propriedades inadequadas se a lavagem, a secagem ou a pós-cura forem executadas incorretamente.
Aplicações profissionais da impressão 3D SLA
Prototipagem industrial
A SLA pode produzir modelos de aparência, carcaças, conectores, peças para avaliação ergonômica e protótipos de montagem. Superfícies relativamente lisas e detalhes finos são úteis para validação visual e apresentação.
Protótipos funcionais exigem uma resina com propriedades adequadas e ensaios compatíveis com o uso. Uma peça detalhada não deve ser considerada automaticamente resistente ao impacto, calor, produtos químicos ou exposição externa.
Empresas que analisam diferentes tecnologias podem consultar as impressoras 3D de resina industriais, lembrando que impressoras LCD/MSLA não devem ser apresentadas como sistemas SLA de varredura a laser.
Modelos de engenharia
Modelos técnicos, auxiliares de montagem, referências dimensionais e peças de verificação podem ser produzidos por SLA. Para gabaritos ou componentes submetidos a carga, é necessário avaliar deformação, fluência, fadiga, temperatura e vida útil.
Aplicações odontológicas
A fotopolimerização em cuba é utilizada para produzir modelos odontológicos, modelos ortodônticos, padrões e outros componentes de fluxos digitais.
Modelos de estudo não têm os mesmos requisitos de dispositivos destinados ao contato intraoral. Peças com uso clínico exigem materiais apropriados, instruções de uso específicas e um fluxo validado de impressão, lavagem e pós-cura.
As impressoras 3D odontológicas devem ser selecionadas de acordo com a aplicação e com a compatibilidade entre equipamento, resina e pós-processamento.
Joalheria e fundição
A SLA pode produzir padrões detalhados para fundição por cera perdida. Entretanto, é necessário usar uma resina formulada para fundição e desenvolver um ciclo de queima compatível.
Uma resina comum pode deixar resíduos, expandir inadequadamente ou danificar o revestimento durante o processo térmico.
Pesquisa e desenvolvimento
Laboratórios podem utilizar SLA para geometrias experimentais, dispositivos de teste, modelos ópticos, estruturas internas e estudos de materiais.
Para que os resultados sejam reproduzíveis, devem ser registrados equipamento, lote da resina, orientação, exposição, condições ambientais, lavagem, pós-cura e método de inspeção.
Vantagens práticas de uma impressora 3D SLA
- Boa capacidade de produzir detalhes finos;
- Superfícies adequadas para modelos visuais;
- Varredura controlada sem depender de uma tela LCD;
- Possibilidade de ajustar trajetórias de exposição;
- Ampla utilização em prototipagem e fabricação de padrões;
- Compatibilidade com diversas categorias de resinas fotopoliméricas.
Essas vantagens são gerais. O desempenho real depende do equipamento, do material e do fluxo de trabalho.
Limitações da tecnologia SLA
- A varredura do laser pode levar mais tempo em camadas com grandes áreas expostas;
- A maioria das peças precisa de suportes;
- Lavagem, secagem e pós-cura adicionam tempo e equipamentos ao processo;
- Resina líquida exige controle de exposição e descarte;
- As propriedades variam amplamente entre formulações;
- Alguns fotopolímeros podem envelhecer sob luz, calor, umidade ou agentes químicos;
- O custo por peça pode não ser competitivo para volumes elevados;
- Peças impressas não devem ser automaticamente classificadas como produtos finais validados.
Para grandes lotes, componentes submetidos a uso prolongado ou peças com requisitos térmicos e mecânicos severos, outros processos de impressão 3D ou métodos convencionais de fabricação podem ser mais adequados.
Segurança no manuseio de resinas
Resina líquida e solventes de limpeza devem ser manipulados de acordo com a ficha de dados de segurança.
O fluxo profissional normalmente inclui:
- Luvas resistentes aos produtos químicos indicadas pelo fabricante;
- Proteção para os olhos;
- Área ventilada;
- Recipientes fechados para solventes;
- Controle de derramamentos;
- Separação de resíduos contaminados;
- Proteção contra exposição direta à luz;
- Treinamento dos operadores.
Resina não curada e solvente contaminado não devem ser descartados em pias ou redes de esgoto. O guia do NIOSH informa que alguns componentes de resinas líquidas podem causar irritação ou sensibilização da pele e que também podem ocorrer exposições durante lavagem e pós-processamento. Consulte as orientações de segurança do NIOSH.
Quando escolher uma impressora 3D SLA
A SLA pode ser considerada quando o projeto exige:
- Detalhes finos e superfícies bem definidas;
- Prototipagem visual;
- Modelos técnicos de pequenas ou médias dimensões;
- Padrões para fundição;
- Controle de exposição por varredura;
- Materiais disponíveis e documentados para a aplicação;
- Um fluxo completo de lavagem, pós-cura e inspeção.
A escolha não deve ser feita apenas pelo nome da tecnologia. Antes da compra, compare:
- Dimensões e orientação das peças;
- Volume de construção utilizável;
- Quantidade produzida por ciclo;
- Velocidade do processo completo;
- Propriedades da resina;
- Consumo e vida útil do tanque;
- Calibração e manutenção;
- Software e formato dos arquivos;
- Equipamentos de lavagem e cura;
- Documentação técnica;
- Suporte disponível;
- Custo total por peça aprovada.
Quando DLP ou LCD/MSLA podem ser mais adequadas
DLP ou LCD/MSLA podem ser opções melhores quando a prioridade é expor simultaneamente várias peças distribuídas pela plataforma, aumentar a produtividade por camada ou utilizar um sistema industrial desenvolvido especificamente para determinada resina.
Isso não significa que toda máquina LCD ou DLP seja superior a uma SLA. Uniformidade de luz, estabilidade mecânica, liberação da camada, software, materiais e pós-processamento continuam determinando o resultado.
Perguntas frequentes
Toda impressora 3D de resina é SLA?
Não. SLA, DLP e LCD/MSLA pertencem à fotopolimerização em cuba, mas utilizam métodos diferentes de formação e exposição da camada. No sentido técnico estrito, SLA usa um laser de varredura.
SLA é igual a LCD?
Não. Na SLA, um laser percorre a camada. Na LCD/MSLA, uma tela LCD funciona como máscara entre a fonte de luz e a resina.
Uma impressora SLA é sempre mais precisa?
Não. A precisão depende do sistema óptico, calibração, resina, orientação, exposição, geometria e pós-processamento. O nome da tecnologia não garante um resultado específico.
A menor altura de camada significa maior precisão?
Não necessariamente. A altura de camada afeta principalmente a discretização no eixo Z e o aspecto das superfícies inclinadas. Erros em XY, contração e pós-cura continuam presentes.
Toda peça SLA precisa de pós-cura?
Depende da resina e da aplicação. Muitas resinas precisam de pós-cura para atingir propriedades especificadas. O processo deve seguir a ficha técnica ou as instruções de uso do material.
SLA pode produzir peças finais?
Pode, desde que o material, o processo e a peça sejam validados para as condições reais de uso. Aparência e nível de detalhe não comprovam resistência mecânica, estabilidade química ou vida útil.
Como comparar SLA, DLP e LCD antes da compra?
O ideal é imprimir o mesmo arquivo, com materiais adequados e condições documentadas. Depois, devem ser comparados acabamento, dimensões, tempo total, repetibilidade, pós-processamento e desempenho funcional.
A YDM 3D oferece um serviço de impressão de amostras 3D para avaliação de arquivos, materiais e viabilidade antes da definição do equipamento.
Avalie a tecnologia pela aplicação
Uma impressora 3D SLA pode ser uma solução eficiente para modelos detalhados, protótipos, padrões de fundição e determinados fluxos técnicos. Entretanto, SLA, DLP e LCD/MSLA não devem ser tratados como nomes diferentes para o mesmo sistema.
A decisão deve considerar a geometria da peça, o material, a produtividade, a estabilidade do processo e os requisitos de inspeção. Antes de selecionar uma máquina, envie o arquivo e as condições de uso para que a YDM 3D possa avaliar a tecnologia de resina mais adequada ao projeto.
Referências técnicas consultadas
- NIST — Photopolymer Additive Manufacturing Workshop Report
- NIOSH — Safe 3D Printing Guidance
