Uma impressora 3D LCD utiliza um painel de cristal líquido como máscara digital. Durante a impressão, o painel controla as áreas pelas quais a luz pode passar, permitindo que somente a seção correspondente à camada atual seja exposta e solidificada na resina fotossensível.
Essa tecnologia também é conhecida como impressão LCD ou MSLA, sigla de Masked Stereolithography Apparatus. Embora pertença à categoria de fotopolimerização em cuba, ela não deve ser confundida com SLA baseada em varredura a laser nem com DLP, que projeta a imagem da camada por meio de um sistema de projeção digital.
A norma ISO/ASTM define fotopolimerização em cuba como um processo de manufatura aditiva no qual um fotopolímero líquido é seletivamente solidificado por polimerização ativada por luz. LCD/MSLA, DLP e SLA a laser são formas diferentes de realizar essa exposição. ISO/ASTM – terminologia de manufatura aditiva
O que é uma impressora 3D LCD?

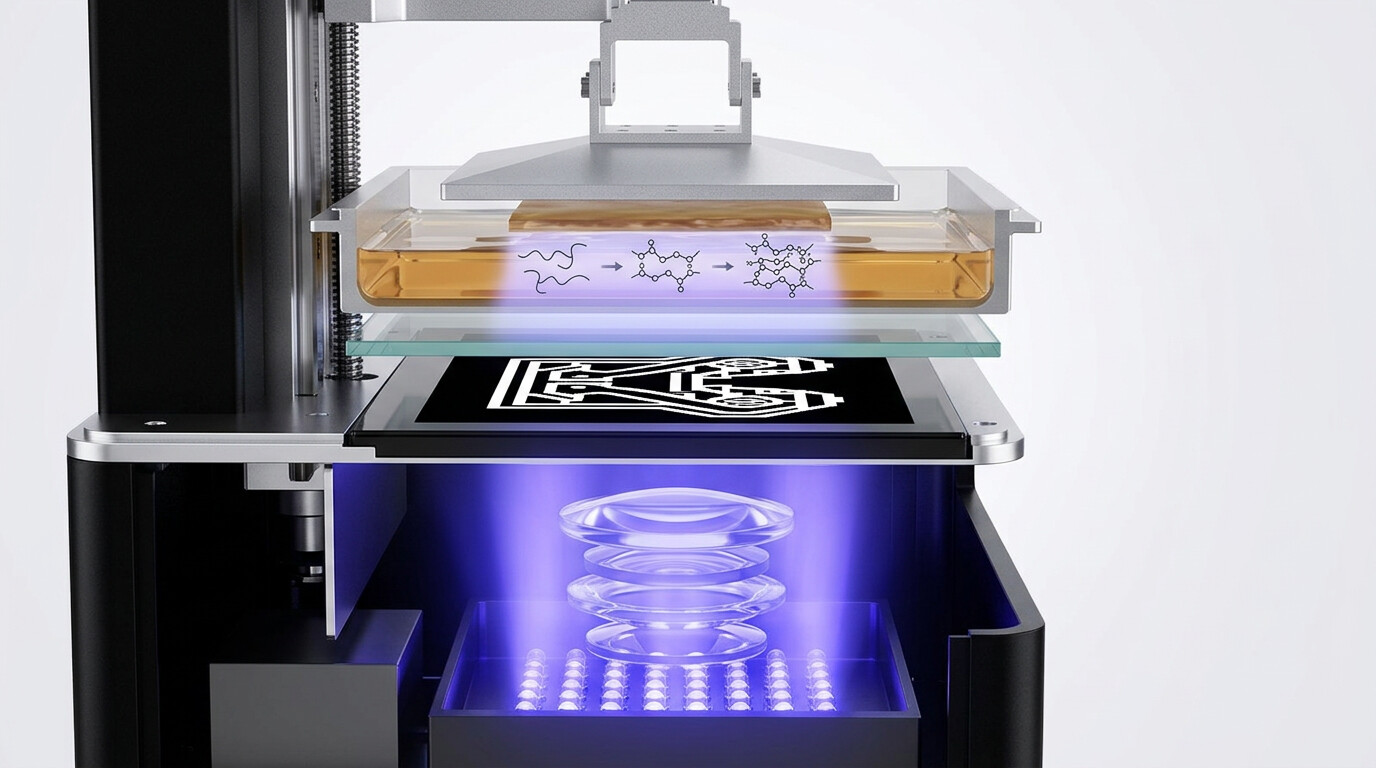

Uma impressora 3D LCD é um equipamento de fotopolimerização em cuba que forma as peças camada por camada utilizando:
- Uma fonte de luz, normalmente baseada em LEDs;
- Um sistema óptico para distribuir e direcionar a luz;
- Um painel LCD que exibe a máscara de cada camada;
- Uma cuba contendo resina fotossensível;
- Uma plataforma de construção que se movimenta no eixo Z.
O software de fatiamento transforma o modelo tridimensional em uma sequência de imagens bidimensionais. Cada imagem representa uma camada da peça. O LCD alterna seus pixels para bloquear ou transmitir a luz de acordo com essa imagem.
Diferentemente de um sistema SLA tradicional, a impressora LCD não utiliza um laser para desenhar cada contorno. Em vez disso, expõe simultaneamente a área selecionada de uma camada. Essa característica pode ser interessante para produzir várias peças na mesma plataforma, mas o tempo total também depende da movimentação, separação, fluxo da resina, altura das peças e pós-processamento.
Principais componentes de uma impressora 3D LCD
| Componente | Função no processo |
|---|---|
| Fonte de luz LED | Fornece a energia luminosa necessária para iniciar a polimerização da resina. |
| Sistema de homogeneização e colimação | Distribui a luz sobre a área de exposição e controla o ângulo dos raios que chegam ao LCD. |
| Painel LCD | Atua como uma máscara digital, uma máscara digital bloqueando ou transmitindo a luz em áreas determinadas. |
| Cuba de resina | Armazena o fotopolímero líquido durante a impressão. |
| Filme de liberação | Forma a interface transparente no fundo da cuba e permite separar cada camada curada. |
| Plataforma de construção | Sustenta a peça e se movimenta à medida que novas camadas são formadas. |
| Eixo Z | Controla o deslocamento vertical, a espessura das camadas e a repetibilidade de posicionamento. |
| Software de fatiamento | Gera as imagens de camada, orientação, suportes e parâmetros do trabalho. |
| Resina fotossensível | Material líquido que se transforma em uma estrutura sólida após receber a dose adequada de luz. |
Como funciona a impressão 3D LCD
O ciclo de formação de uma peça normalmente ocorre na seguinte ordem:
- Preparação do modelo O arquivo 3D é importado no software de fatiamento. O operador define a orientação, os suportes, a espessura de camada e outros parâmetros compatíveis com a impressora e a resina.
- Geração das imagens de camada O software divide o modelo em seções bidimensionais. Cada seção se torna uma imagem que determina quais regiões deverão ser expostas.
- Formação da máscara no LCD O painel LCD exibe a imagem da camada atual. Os pixels controlam quais áreas permitem a passagem da luz e quais permanecem bloqueadas.
- Exposição da resina A luz atravessa o sistema óptico e as áreas selecionadas do LCD. Os fotoiniciadores presentes na resina absorvem essa energia e iniciam a polimerização.
- Solidificação da camada A região exposta se transforma em uma camada sólida aderida à plataforma ou à camada produzida anteriormente. A profundidade efetivamente curada depende da dose de luz, da formulação da resina e de suas características ópticas.

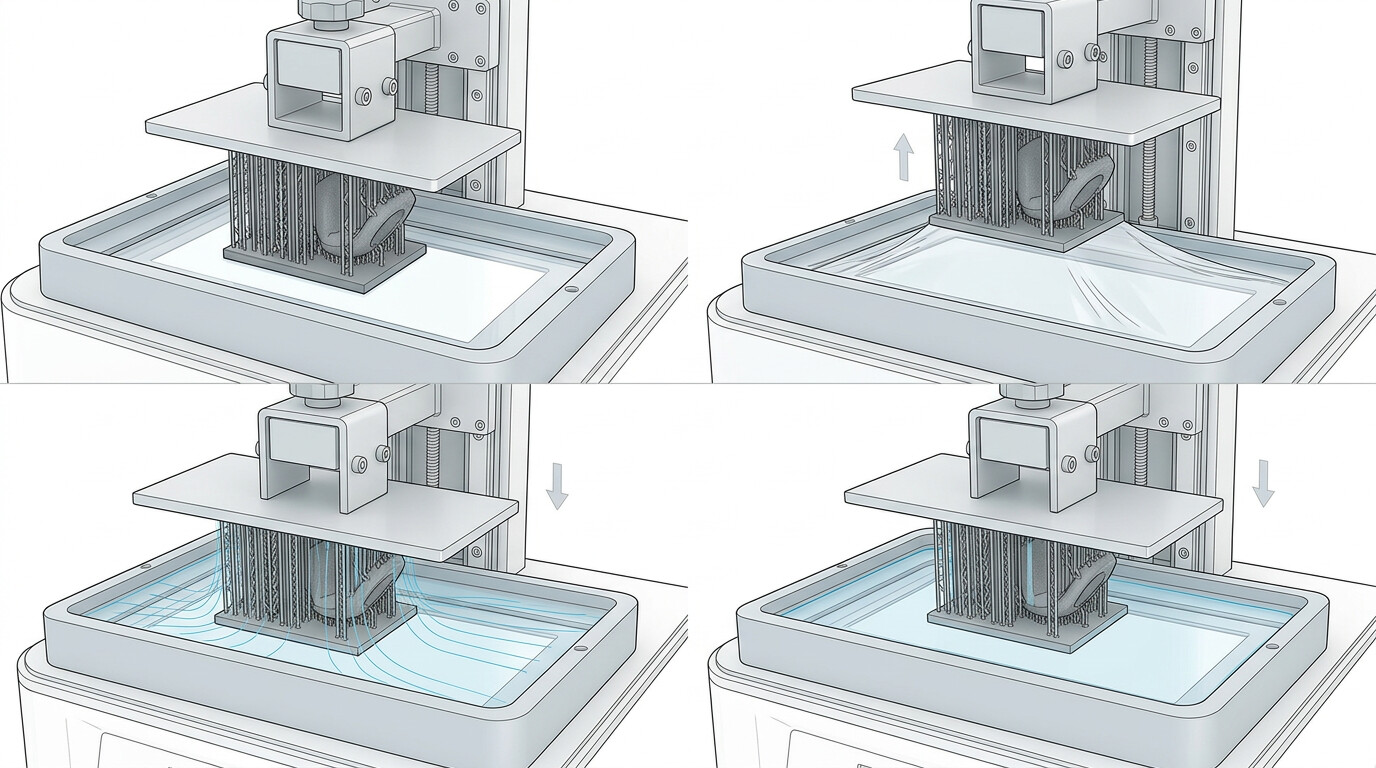

- Movimentação da plataforma A plataforma se desloca no eixo Z para permitir a separação da camada em relação ao filme da cuba.
- Separação da camada A camada curada se desprende da interface de liberação. A força envolvida varia de acordo com a área exposta, geometria, orientação, condição do filme e estratégia de movimentação.
- Reposicionamento da resina A resina líquida volta a ocupar o espaço entre a peça e o fundo da cuba. Viscosidade, temperatura, tempo de espera e movimento da plataforma influenciam esse processo.
- Repetição do ciclo O LCD exibe a imagem seguinte e o ciclo continua até que todas as camadas sejam concluídas.
O que acontece depois da impressão?
A peça que sai da impressora ainda apresenta resina líquida em sua superfície e, dependendo do material, pode não ter alcançado suas propriedades finais. O fluxo típico inclui:
- Drenagem do excesso de resina;
- Remoção segura da plataforma;
- Lavagem com um agente compatível com a resina;
- Secagem completa;
- Remoção dos suportes;
- Pós-cura UV;
- Acabamento e inspeção.
A ordem de remoção dos suportes e pós-cura pode variar. Algumas geometrias precisam permanecer suportadas durante parte do processo para reduzir deformações. As instruções da resina, como TDS, SDS e IFU, devem prevalecer sobre recomendações genéricas.
Tempo de lavagem, solvente, temperatura e pós-cura não são parâmetros universais. Uma configuração adequada para uma resina pode produzir deformação, superfície pegajosa, fragilidade ou propriedades insuficientes em outro material.
Resolução da tela e tamanho do pixel
A resolução do painel indica quantos pixels estão disponíveis para formar a imagem. Expressões comerciais como 4K, 8K, 12K ou 16K, isoladamente, não informam o tamanho real de cada pixel.
Duas telas podem ter a mesma quantidade de pixels, mas dimensões físicas diferentes. Em uma tela maior, a mesma resolução normalmente resulta em pixels maiores.
Por isso, a avaliação deve considerar simultaneamente:
- Resolução nativa do painel;
- Dimensões da área ativa;
- Tamanho nominal do pixel;
- Relação entre a área de construção e a resolução;
- Qualidade do painel;
- Comportamento óptico entre pixels;
- Estratégias de compensação e antisserrilhamento.
Pixels menores podem ajudar a representar detalhes mais finos, mas não garantem, sozinhos, precisão dimensional, acabamento ou repetibilidade.
Por que um valor de “K” mais alto não garante melhor precisão?
A peça final é resultado da interação entre óptica, mecânica, material, parâmetros e pós-processamento. Além da quantidade de pixels, devem ser considerados:
- Uniformidade da intensidade luminosa;
- Colimação e ângulo de incidência da luz;
- Dispersão óptica no sistema e na resina;
- Tempo e dose de exposição;
- Profundidade de cura;
- Estabilidade do eixo Z;
- Planicidade e alinhamento da plataforma;
- Condição do filme da cuba;
- Contração do material;
- Orientação e suportes;
- Lavagem, secagem e pós-cura.
Um estudo do NIST sobre um sistema LCD de fotopolimerização encontrou variações espaciais de irradiância, espectro e divergência óptica suficientes para afetar a extensão da polimerização, a textura superficial e a fidelidade das peças. Estudo do NIST sobre uniformidade óptica em impressão LCD
Uniformidade e colimação da luz
A fonte LED precisa iluminar a área de trabalho de forma controlada. Regiões com intensidade diferente podem receber doses de energia distintas mesmo quando o tempo de exposição é igual.
Um sistema de homogeneização procura reduzir diferenças entre o centro e as bordas. A colimação, por sua vez, controla a direção dos raios. Luz excessivamente inclinada ou divergente pode provocar crescimento lateral da região curada, sombras, distorções e perda de definição.
A difusão óptica pode ajudar a distribuir a energia, mas não deve ser confundida com colimação. Uma distribuição mais uniforme sem controle angular adequado ainda pode produzir bordas menos definidas. O desempenho depende do projeto completo do conjunto óptico.
Controle de exposição e compatibilidade da resina
A resina precisa ser compatível com o espectro de emissão, a intensidade luminosa e o processo de separação da impressora. A compatibilidade não pode ser determinada apenas pela indicação genérica de um comprimento de onda.
Também devem ser avaliados:
- Sensibilidade e profundidade de cura;
- Pigmentação e absorção óptica;
- Viscosidade;
- Temperatura de trabalho;
- Contração durante a cura;
- Propriedades mecânicas após a pós-cura;
- Resistência térmica e química;
- Estabilidade durante o armazenamento;
- Processo de lavagem indicado;
- Requisitos específicos de pós-cura.
Antes da produção, é recomendável fabricar amostras, medir características críticas e validar o fluxo completo.
Estabilidade do eixo Z e separação das camadas
O sistema mecânico precisa posicionar a plataforma de maneira repetível. Folgas, desalinhamento, vibração, flexão da plataforma ou movimento irregular podem provocar:
- Variação dimensional no eixo Z;
- Deslocamento entre camadas;
- Linhas visíveis;
- Falhas de adesão;
- Deformação;
- Separação incompleta;
- Perda de detalhes.
A separação da camada também deve ser controlada. Peças com grandes seções transversais podem gerar forças maiores contra o filme. Orientação, suportes, velocidade de movimento e tempo de estabilização precisam ser avaliados em conjunto.
Aplicações profissionais
Modelos odontológicos
A impressão LCD pode ser utilizada para modelos de trabalho, modelos ortodônticos, modelos para alinhadores e outras aplicações laboratoriais. O fluxo exige controle dimensional, repetibilidade, orientação adequada e pós-processamento consistente.
Uma peça detalhada não é automaticamente apropriada para contato intraoral. Aplicações clínicas ou dispositivos odontológicos exigem materiais, equipamentos e processos validados para a finalidade específica, além do cumprimento das exigências regulatórias aplicáveis.
Protótipos industriais
A tecnologia pode produzir carcaças, conectores, componentes de montagem, protótipos visuais e peças para verificação de forma e encaixe. A escolha da resina deve acompanhar a finalidade do protótipo.
Um protótipo de aparência não deve ser tratado automaticamente como peça funcional. Ensaios mecânicos, térmicos, químicos ou de envelhecimento podem ser necessários antes do uso real.
Desenvolvimento de produtos
Equipes de engenharia podem utilizar a impressão LCD para revisar dimensões, ergonomia, montagem, interferências e acabamento. A rapidez de alteração do arquivo digital favorece ciclos iterativos, desde que cada revisão seja inspecionada segundo critérios definidos.
Modelos para joalheria
Resinas fundíveis podem produzir padrões detalhados para processos de fundição. O resultado depende não somente da resolução da impressora, mas também do comportamento de queima da resina, espessura das peças, árvore de fundição, revestimento, ciclo térmico e controle de resíduos.
Estruturas flexíveis
Resinas flexíveis ou elastoméricas permitem produzir juntas, estruturas de amortecimento, geometrias reticuladas e componentes deformáveis. Entretanto, flexibilidade inicial não comprova resistência à fadiga, rasgo, compressão permanente, envelhecimento ou exposição ambiental.
A validação deve representar as condições reais de uso.
Produção em pequenos lotes
Como uma impressora LCD expõe uma imagem de camada, várias peças podem ser distribuídas na plataforma. Isso pode favorecer a produção em lote, mas não elimina os limites relacionados à força de separação, reposição da resina, taxa de falhas e capacidade do pós-processamento.
A produtividade deve ser calculada considerando impressão, lavagem, secagem, remoção de suportes, pós-cura, inspeção, retrabalho e manutenção.
Comparação entre LCD, DLP e SLA
| Critério | LCD/MSLA | DLP | SLA a laser |
|---|---|---|---|
| Formação da imagem | Painel LCD atua como máscara digital | Projetor digital forma a imagem da camada | Laser percorre seletivamente a geometria |
| Tipo de exposição | Área da camada exposta simultaneamente | Camada projetada simultaneamente | Exposição por varredura |
| Elemento principal | LCD e sistema de iluminação | Projetor, óptica e dispositivo de micromicroespelhos | Laser, espelhos e sistema de varredura |
| Resolução XY | Relacionada ao tamanho físico dos pixels e à óptica | Relacionada à projeção, resolução e área projetada | Relacionada ao ponto do laser e ao controle da trajetória |
| Principais variáveis ópticas | Uniformidade, colimação, pixels e dispersão | Foco, distorção, projeção e calibração | Diâmetro do ponto, foco e calibração dos espelhos |
| Ponto de atenção | O número de “K” não representa sozinho a qualidade | O pixel projetado e a distorção podem variar com a área | O tempo de varredura pode variar com a geometria exposta |
| Aplicações | Modelos, protótipos e lotes profissionais | Produção profissional e aplicações de precisão | Prototipagem e aplicações profissionais validadas |
A comparação técnica da Prusa também distingue MSLA por máscara LCD, DLP por projeção e SLA por varredura a laser.
Como escolher uma impressora 3D LCD
Antes de selecionar o equipamento, verifique:
- Aplicação principal e tipo de peça;
- Dimensões máximas e área útil da plataforma;
- Tamanho físico do pixel, não apenas o valor em “K”;
- Uniformidade e colimação do sistema de iluminação;
- Estabilidade, alinhamento e repetibilidade do eixo Z;
- Método de separação das camadas;
- Compatibilidade documentada com as resinas necessárias;
- Controle de temperatura ou requisitos ambientais;
- Capacidade de produzir várias peças com consistência;
- Recursos de calibração e compensação dimensional;
- Disponibilidade de filmes, telas e peças de reposição;
- Software, formatos de arquivo e controle de parâmetros;
- Equipamentos necessários para lavagem e pós-cura;
- Documentação técnica, treinamento e suporte;
- Possibilidade de realizar testes com peças reais.
Para aplicações dimensionais ou funcionais, solicite uma amostra baseada no próprio arquivo do projeto. Meça características críticas e verifique diferentes posições da plataforma, não apenas uma peça impressa no centro.
Erros comuns ao avaliar uma impressora LCD
“Uma tela 16K sempre é mais precisa do que uma tela 8K.”
Não necessariamente. É preciso comparar o tamanho físico dos pixels, a área de impressão, a uniformidade da luz, a óptica e a calibração.
“A resolução XY é igual à precisão dimensional.”
Não. A resolução representa a capacidade de endereçamento ou formação da imagem. A precisão depende de todo o sistema e do processo.
“Todas as resinas podem usar os mesmos parâmetros.”
Incorreto. Formulação, cor, absorção, viscosidade e resposta à luz alteram a exposição, lavagem e pós-cura necessárias.
“A peça está pronta assim que sai da impressora.”
Geralmente não. A peça ainda precisa ser lavada, seca, processada, pós-curada e inspecionada.
“Quanto maior a exposição, melhor a resistência.”
A exposição insuficiente pode produzir camadas fracas, mas a exposição excessiva também pode aumentar dimensões, fechar pequenos espaços e prejudicar detalhes. O parâmetro precisa ser validado para cada combinação de equipamento, material e geometria.
Manutenção e segurança
Uma rotina profissional deve incluir:
- Inspeção do filme da cuba;
- Verificação de furos, riscos, deformação ou resíduos;
- Limpeza cuidadosa da superfície óptica;
- Inspeção da plataforma;
- Conferência do nivelamento e alinhamento;
- Verificação das guias e do mecanismo do eixo Z;
- Filtragem da resina após falhas de impressão;
- Homogeneização conforme instruções do fabricante;
- Controle da intensidade e uniformidade luminosa;
- Registro de lotes, parâmetros e resultados;
- Substituição preventiva de componentes consumíveis.
Resina líquida e solventes exigem luvas compatíveis, proteção ocular, vestuário adequado e ventilação. O solvente de lavagem pode ser inflamável e deve permanecer longe de calor, faíscas e chamas.
Nunca descarte resina líquida ou solvente contaminado diretamente no esgoto. Consulte a SDS do material, as instruções do fornecedor e as normas locais de armazenamento e descarte. Orientações de segurança para resinas e solventes
Perguntas frequentes
Impressora 3D LCD e MSLA são a mesma coisa?
No mercado, os termos normalmente descrevem o mesmo princípio: uma tela LCD funciona como máscara para controlar a exposição de cada camada. MSLA é uma denominação mais específica para a exposição mascarada.
LCD é o mesmo que SLA?
Todas pertencem à fotopolimerização em cuba, mas não são tecnicamente idênticas. Em sentido estrito, SLA utiliza varredura a laser, enquanto LCD/MSLA utiliza uma máscara LCD.
LCD e DLP curam uma camada inteira?
Ambos podem expor a imagem de uma camada de uma só vez, mas usam sistemas diferentes. LCD emprega uma máscara transmissiva; DLP utiliza um projetor digital.
Mais pixels significam peças mais precisas?
Não isoladamente. O tamanho dos pixels, a qualidade óptica, a exposição, o eixo Z, a resina e o pós-processamento também influenciam o resultado.
Uma impressora LCD pode produzir peças funcionais?
Pode, desde que o material, a geometria, a orientação, o processo e as propriedades finais sejam validados para a aplicação. Uma boa aparência não comprova desempenho funcional.
Como avaliar a repetibilidade?
Imprima peças de teste em diferentes regiões da plataforma e em ciclos separados. Meça características críticas e compare os resultados após o mesmo processo de lavagem e pós-cura.
É possível usar qualquer resina fotossensível?
Não. A resina deve ser compatível com o sistema óptico, a faixa de exposição, o processo mecânico e o fluxo de pós-processamento. Consulte a documentação técnica antes do uso.
