Guia Cirúrgico Impresso em 3D

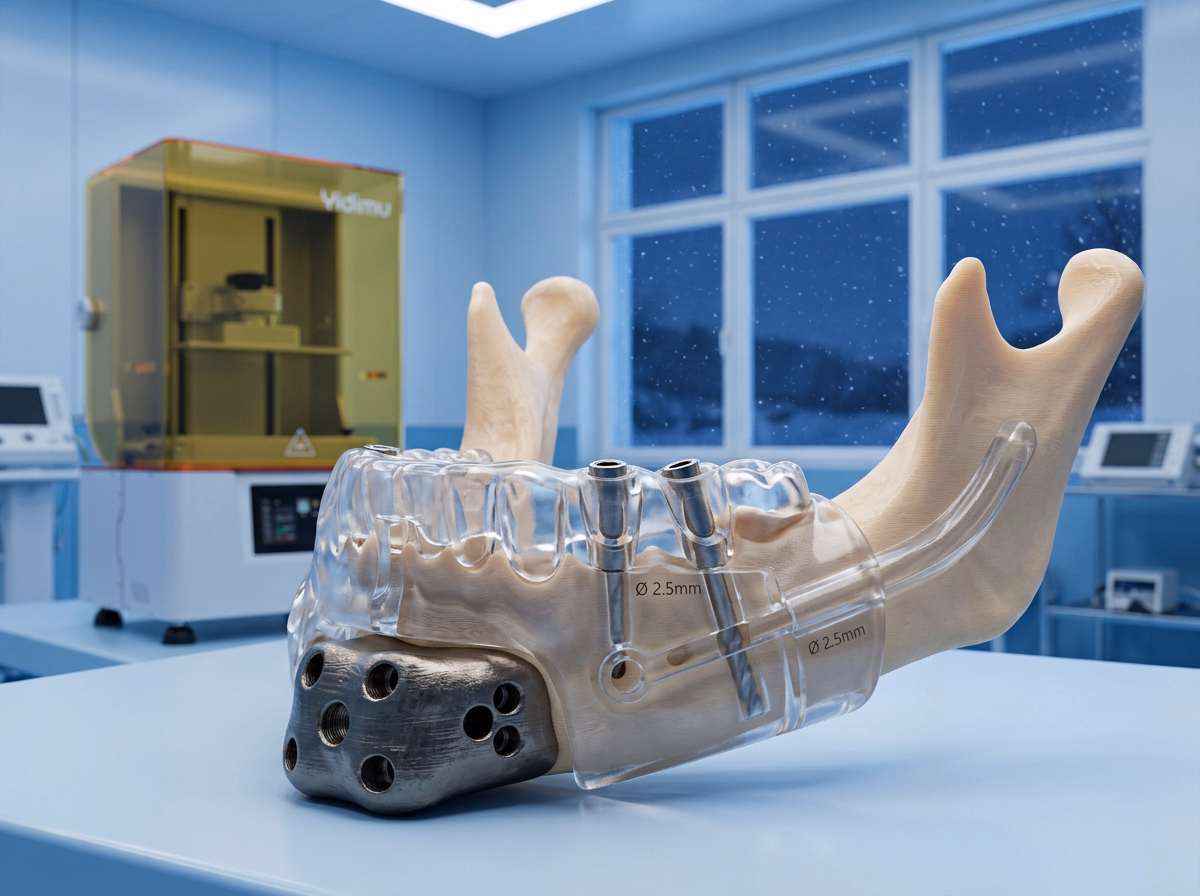

O que é um guia cirúrgico impresso em 3D?

Um guia cirúrgico odontológico é uma peça personalizada produzida a partir de um planejamento digital aprovado pelo profissional responsável. Sua geometria é projetada para se apoiar nas estruturas definidas para o caso e orientar os componentes previstos no sistema utilizado.

A impressão 3D transforma o projeto digital em uma peça física, mas não substitui o diagnóstico, o planejamento clínico, a seleção do sistema cirúrgico nem a verificação profissional antes do uso. O equipamento executa a fabricação da geometria enviada; ele não confirma se o planejamento está correto.

Dentro do fluxo digital odontológico, o guia está entre o planejamento virtual e a etapa clínica. Por isso, não deve ser tratado como uma impressão transparente comum. A qualidade final depende do conjunto formado por dados digitais, desenho, impressora, resina, parâmetros, lavagem, secagem, pós-cura, acabamento e inspeção.

Do escaneamento ao arquivo de impressão

O processo começa com dados digitais adequados ao caso. Conforme o fluxo adotado, podem ser utilizados escaneamento intraoral, digitalização de modelos, dados tomográficos e outros arquivos aceitos pelo software de planejamento. A aquisição, a combinação e a interpretação desses dados devem ser realizadas por profissionais qualificados.

1. Aquisição dos dados: obtenção de arquivos digitais válidos, completos e identificados corretamente.
2. Planejamento: definição do caso no software apropriado pelo profissional responsável.
3. Projeto CAD: criação do corpo do guia, das áreas de apoio, das aberturas, das janelas de inspeção e das regiões destinadas às mangas ou componentes do sistema.
4. Revisão: verificação de interferências, espessuras, bordas, assentamento e áreas funcionais.
5. Exportação: geração do arquivo de fabricação no formato aceito pelo fluxo.
6. Fatiamento: seleção da impressora, do perfil da resina, da orientação, dos suportes e dos parâmetros validados.
7. Impressão e pós-processamento: fabricação, lavagem, secagem, pós-cura, acabamento permitido e inspeção.

Arquivos incompletos, malhas com defeitos, alinhamento incorreto dos dados ou alterações feitas depois da aprovação podem comprometer a peça antes mesmo de a impressão começar. É recomendável registrar qual versão foi aprovada, qual arquivo foi fatiado e qual arquivo foi efetivamente produzido.

“Resina biocompatível” não significa uso universal

Biocompatibilidade não é uma autorização genérica para qualquer aplicação odontológica. A avaliação depende do uso pretendido, da natureza e da duração do contato, da forma final do dispositivo, do material e do processo de fabricação.

Uma resina odontológica biocompatível indicada para uma aplicação não deve ser automaticamente utilizada em outra. Uma resina para moldeira, base, coroa provisória ou outro dispositivo pode ter requisitos diferentes dos aplicáveis a um guia cirúrgico.

Antes de escolher uma resina para guia cirúrgico, verifique:

• a indicação de uso específica declarada pelo fabricante;
• a ficha técnica, as instruções de uso e a ficha de segurança;
• as impressoras incluídas no fluxo recomendado ou validado;
• o comprimento de onda e os parâmetros compatíveis;
• o método de lavagem e o solvente permitido;
• as condições de secagem e pós-cura;
• os equipamentos de pós-cura aceitos;
• as condições de armazenamento e a validade;
• os requisitos regulatórios aplicáveis ao país e ao uso pretendido.

Uma resina transparente comum pode produzir uma peça visualmente semelhante, mas isso não comprova adequação para uso como guia cirúrgico. Transparência, rigidez e aparência superficial não substituem documentação técnica, indicação específica e controle do processo.

Compatibilidade entre impressora, resina e fonte de luz

A compatibilidade deve ser analisada para o conjunto completo. É necessário comparar a tecnologia da impressora, o comprimento de onda da fonte de luz, a distribuição da energia, o perfil de exposição, a espessura de camada, o sistema de separação, o tanque, o filme, a temperatura de trabalho e as recomendações do fabricante da resina.

Duas impressoras que utilizam luz de 405 nm, por exemplo, não são automaticamente equivalentes. A uniformidade da iluminação, a potência efetiva, a óptica, a mecânica do eixo Z, o controle da plataforma e o software de fatiamento podem exigir parâmetros diferentes.

Copiar um perfil de outra máquina ou ajustar a exposição somente até a impressão não falhar não constitui validação. A peça pode parecer completa e ainda apresentar alterações dimensionais, deformação, excesso de polimerização ou regiões parcialmente curadas.

O mesmo princípio se aplica ao equipamento de pós-cura. Não se deve presumir que qualquer câmara UV seja adequada apenas porque emite luz violeta ou ultravioleta. A faixa de luz, a temperatura, a distribuição de energia, a posição da peça e o ciclo devem seguir a documentação do material.

Orientação, suportes e regiões críticas

A orientação de impressão influencia a distribuição dos suportes, as forças de separação, o acabamento, a formação de degraus entre camadas e o comportamento dimensional. A orientação correta deve ser definida dentro do fluxo validado para a combinação de geometria, material e impressora.

Os suportes precisam estabilizar a peça sem danificar áreas funcionais. Sempre que o procedimento aprovado permitir, deve-se evitar a colocação de suportes em superfícies de assentamento, bordas críticas, janelas de inspeção e regiões destinadas às mangas.

A remoção inadequada dos suportes pode deixar ressaltos, cavidades, trincas ou marcas difíceis de perceber. O acabamento manual não deve alterar o projeto nem remover material de regiões funcionais sem um critério definido.

Espessuras de parede, alívios, aberturas e transições devem seguir o projeto aprovado. Não é recomendável aumentar ou reduzir paredes de forma improvisada apenas para facilitar a impressão.

Na região das mangas, é importante verificar circularidade, limpeza, ausência de resina residual, acabamento e compatibilidade com os componentes previstos. Uma manga não deve ser forçada para compensar deformação, obstrução ou diâmetro inadequado.

Lavagem e remoção da resina não polimerizada

Após a impressão, pode existir resina não polimerizada sobre a superfície e dentro de cavidades. A lavagem deve seguir o solvente, o método, a sequência e os limites descritos nas instruções da resina.

Lavagem insuficiente pode deixar película, pegajosidade ou resíduos em canais, bordas e regiões de manga. Por outro lado, lavagem excessiva, solvente inadequado ou imersão fora das condições recomendadas também pode afetar a peça.

O solvente deve ser mantido em condição apropriada para o processo. Um líquido de lavagem excessivamente contaminado pode apenas redistribuir resíduos sobre a superfície.

Depois da lavagem, o guia deve secar completamente conforme o processo especificado. Solvente retido em cavidades ou canais pode interferir na pós-cura e dificultar a inspeção. A peça não deve ser colocada ainda úmida na câmara apenas para acelerar a produção.

Pós-cura: por que não existe um tempo universal?

A pós-cura completa a polimerização prevista pelo fabricante e pode influenciar propriedades mecânicas, superfície, estabilidade e condição final do material. Não existe um tempo universal de pós-cura para todos os guias cirúrgicos.

Tempo, temperatura, comprimento de onda, potência, posição da peça e equipamento dependem da resina e do fluxo validado. Um ciclo adequado para um material pode ser insuficiente ou excessivo para outro.

Alterar o tempo ou a temperatura por conveniência pode retirar a peça da condição documentada pelo fabricante. Da mesma forma, copiar um ciclo encontrado na internet ou utilizado com outra resina não garante um resultado equivalente.

Quando houver exigência de desinfecção ou esterilização, devem ser utilizados somente os métodos explicitamente permitidos para o material e para o dispositivo produzido. O laboratório ou a clínica deve seguir as instruções aplicáveis e o protocolo da instituição, sem transferir automaticamente ciclos usados com outros materiais.

Como inspecionar o guia impresso?

A inspeção deve ser realizada sob iluminação adequada e com critérios definidos. A transparência ajuda na observação de algumas áreas, mas não é o único critério de aceitação.

• Superfície: verificar pegajosidade, resíduos, trincas, separação de camadas, poros, bolhas e marcas excessivas de suporte.
• Forma: observar arqueamento, torção, assimetria e deformação não prevista no projeto.
• Bordas: confirmar continuidade, acabamento e ausência de lascas ou rebarbas.
• Região das mangas: verificar geometria, limpeza, ausência de obstrução e assentamento dos componentes definidos.
• Adaptação: testar no modelo ou no método de verificação adotado, sem utilizar força para mascarar interferências.
• Limpeza: confirmar que não há resina líquida, solvente, poeira ou partículas soltas.
• Identificação: manter a associação entre peça, caso, arquivo, lote da resina e registro de produção.

Quando a peça não atende aos critérios definidos, o correto é identificar a causa e repetir o processo controlado. Aquecer, dobrar, desgastar excessivamente ou forçar a adaptação pode alterar a geometria original e comprometer a rastreabilidade.

Erros comuns na impressão 3D de guia cirúrgico

• Usar resina transparente comum: a aparência não comprova indicação para a aplicação.
• Usar qualquer resina chamada biocompatível: a indicação deve ser específica para o uso pretendido.
• Copiar parâmetros de outra impressora: máquinas diferentes podem exigir perfis diferentes.
• Ignorar a compatibilidade da luz: o comprimento de onda nominal é apenas uma parte do sistema.
• Lavar de forma insuficiente: resíduos podem permanecer em superfícies, canais e regiões de manga.
• Realizar pós-cura com a peça úmida: a secagem completa faz parte do fluxo.
• Modificar livremente a pós-cura: tempos e temperaturas devem seguir a documentação do material.
• Julgar somente pela resolução: pixels, micrômetros ou resolução de tela não representam sozinhos o resultado final.
• Não registrar lotes e versões: sem rastreabilidade, fica difícil investigar desvios e repetir um processo aprovado.

Por que a resolução da impressora não é suficiente?

A resolução nominal da tela ou do projetor pode influenciar a formação dos detalhes, mas não determina sozinha a qualidade de um guia cirúrgico impresso em 3D.

Calibração, uniformidade da luz, estabilidade mecânica, nivelamento da plataforma, espessura de camada, orientação, suportes, comportamento da resina, lavagem, secagem, pós-cura e inspeção também afetam a peça.

Uma impressora com número maior de pixels não corrige um arquivo inadequado, uma resina incompatível ou um protocolo de pós-processamento incorreto. A comparação entre equipamentos deve considerar o fluxo completo e não apenas uma especificação isolada.

Quando produzir amostras e validar o fluxo?

A produção de amostras é recomendada antes de introduzir uma nova resina, impressora, cuba, filme, software, perfil de fatiamento, equipamento de lavagem ou câmara de pós-cura.

A validação também deve ser revista após manutenção relevante, atualização de software, mudança de fornecedor, alteração de lote com comportamento diferente ou ocorrência repetida de deformação e falha de adaptação.

Os testes devem utilizar arquivos representativos da rotina, critérios de inspeção definidos e registros comparáveis. Uma única peça visualmente satisfatória não demonstra repetibilidade. É mais útil avaliar séries, diferentes posições na plataforma e a consistência entre lotes e operadores.

A YDM3D pode ajudar clientes profissionais a avaliar impressoras, resinas, pós-processamento e amostras antes da definição do fluxo. Consulte as páginas de impressoras 3D odontológicas, Eternal Y8, Eternal D1 e serviço de impressão de amostras 3D.

A compatibilidade de qualquer combinação destinada a uma aplicação clínica deve ser confirmada na documentação oficial da resina e no processo aplicável. A presença de uma impressora em uma linha odontológica não significa, por si só, que ela esteja validada para produzir guias cirúrgicos para uso clínico.

Perguntas frequentes

Posso usar uma resina transparente comum?

Não se deve utilizar uma resina transparente comum em um guia destinado ao uso clínico. Transparência, rigidez e facilidade de impressão não demonstram indicação para guia cirúrgico, compatibilidade biológica na aplicação específica ou adequação do pós-processamento.

Todas as resinas biocompatíveis servem para guia cirúrgico?

Não. É necessário verificar o uso pretendido declarado pelo fabricante, as instruções de uso, a natureza e a duração do contato, os equipamentos compatíveis e os requisitos aplicáveis. Biocompatível não é uma categoria universal de utilização.

Impressoras LCD e DLP podem imprimir guias cirúrgicos?

As duas tecnologias podem fazer parte de fluxos de fabricação odontológica. Entretanto, a possibilidade de produzir o dispositivo depende da validação da resina para a impressora específica, da fonte de luz, dos parâmetros, da lavagem e da pós-cura. Não se deve escolher somente pela sigla LCD ou DLP.

Uma impressora com resolução maior produz automaticamente um guia melhor?

Não. A resolução é apenas um dos fatores. Calibração, uniformidade da luz, mecânica, orientação, suportes, material, lavagem, secagem, pós-cura e inspeção influenciam o resultado final.

Existe um tempo padrão de lavagem?

Não existe um tempo universal. O laboratório deve seguir o método, o solvente e as condições indicados pelo fabricante da resina para o fluxo utilizado.

Existe um tempo padrão de pós-cura?

Não. O tempo, a temperatura, a faixa de luz e o equipamento devem seguir as instruções específicas do material. Não se deve copiar o ciclo de outra resina.

Quando devo repetir a validação?

A validação deve ser revista quando houver mudança relevante no material, equipamento, software, perfil, lavagem, pós-cura ou manutenção, e quando surgirem desvios recorrentes. A extensão da revalidação deve ser definida pelo sistema de qualidade do laboratório ou centro de produção.
