Para fatiar um arquivo para impressora 3D de resina, importe o modelo em um software compatível, confirme a escala, escolha a orientação, verifique a geometria, adicione suportes, selecione o perfil correto da impressora e da resina, analise cada camada e exporte o arquivo no formato aceito pelo equipamento. O resultado depende do conjunto completo de modelo, material, máquina e processo.
Fatiar um arquivo significa transformar um modelo tridimensional em uma sequência de camadas que a impressora consegue processar. Durante essa preparação, o operador define orientação, suportes, altura de camada, exposição e movimentos da plataforma. Antes da exportação, é necessário verificar ilhas, cavidades fechadas, áreas sem apoio e compatibilidade do perfil. Não existe uma configuração universal para todas as impressoras e resinas.
O que significa fatiar um arquivo para impressão 3D em resina?
O fatiamento converte a geometria tridimensional do modelo em imagens ou seções correspondentes às camadas que serão formadas durante a impressão.
O software também reúne informações como:
- posição do modelo na plataforma;
- escala e dimensões;
- espessura das camadas;
- estruturas de suporte;
- exposição das camadas iniciais e normais;
- movimentos de elevação e retorno;
- pausas ou tempos de estabilização;
- organização de várias peças;
- formato final compatível com a impressora.
Portanto, fatiar não é apenas clicar em “exportar”. É uma etapa de planejamento do processo de fabricação. O fatiador divide o modelo em camadas e gera as instruções necessárias para que o equipamento reconstrua a geometria física.
O que verificar antes de iniciar o fatiamento
Antes de importar o arquivo, reúna as informações básicas do projeto.
Aplicação da peça
Defina se o modelo será utilizado para:
- validação visual;
- verificação dimensional;
- teste de montagem;
- modelo odontológico;
- protótipo industrial;
- molde ou padrão;
- componente flexível;
- apresentação de produto;
- pequena série experimental.
A aplicação determina quais superfícies são críticas, quais dimensões precisam ser verificadas e onde os suportes podem ser posicionados.
Impressora e volume de construção
Confirme se a peça cabe na área útil do equipamento, considerando também:
- inclinação do modelo;
- base de suporte;
- distância entre peças;
- altura total;
- espaço necessário para remoção e drenagem.
Não utilize apenas as dimensões externas do arquivo como referência. A orientação e os suportes aumentam o espaço ocupado.
Resina utilizada
O perfil deve ser compatível com a formulação escolhida. Viscosidade, pigmentação, reatividade à luz, dureza e comportamento durante a separação das camadas podem variar entre materiais.
Consulte as orientações formais do fabricante e a ficha técnica das resinas para impressão 3D antes de definir exposição, movimento ou pós-cura.
Qualidade do arquivo 3D
Verifique se o modelo apresenta:
- superfícies abertas;
- faces invertidas;
- elementos duplicados;
- interseções internas;
- paredes sem espessura;
- detalhes menores que a capacidade do processo;
- unidades ou escala incorretas;
- cavidades sem saída.
Um arquivo visualmente correto na tela ainda pode apresentar problemas de malha que afetam o fatiamento.

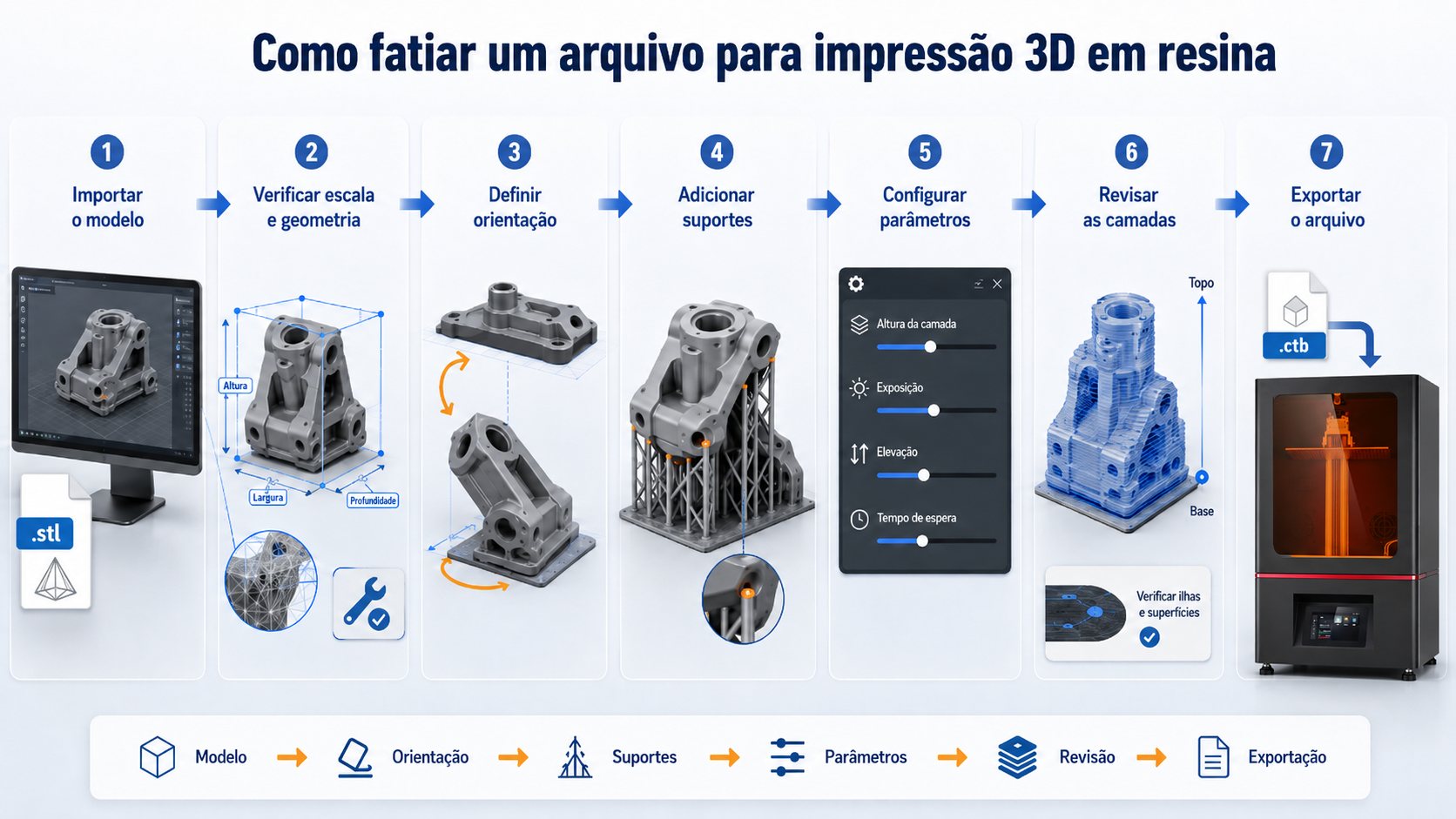

Como fatiar arquivo para impressora 3D de resina passo a passo
1. Selecione o perfil correto da impressora
Antes de importar o modelo, confirme:
- modelo do equipamento;
- volume de construção;
- resolução de tela ou sistema óptico;
- formato de arquivo aceito;
- versão de firmware;
- perfil de movimento;
- resina que será utilizada.
Evite selecionar uma impressora apenas porque possui uma área de impressão semelhante. O formato de exportação e a forma como os parâmetros são interpretados podem ser diferentes.
Quando houver documentação disponível, consulte a Central de Downloads da YDM 3D para localizar materiais técnicos aplicáveis ao equipamento.
2. Importe o modelo e confirme a escala
Importe o arquivo aceito pelo software e confira imediatamente as dimensões nos três eixos.
Problemas de escala podem ocorrer quando o programa de modelagem e o fatiador interpretam unidades de maneira diferente. Compare as medidas exibidas no software com o desenho técnico, o escaneamento ou as dimensões definidas pelo projetista.
Não redimensione uma peça funcional por aproximação visual.
3. Analise e repare a geometria
Use as ferramentas de análise disponíveis para identificar:
- malha não fechada;
- faces sobrepostas;
- volumes separados;
- superfícies sem espessura;
- regiões internas desnecessárias;
- detalhes que não estão conectados ao corpo principal.
O reparo automático pode resolver defeitos simples, mas modelos técnicos devem ser conferidos novamente após a correção. Uma alteração automática pode fechar furos, remover detalhes ou modificar regiões funcionais.
4. Escolha a orientação da peça
A orientação influencia:
- quantidade e posição dos suportes;
- acabamento das superfícies;
- altura total da impressão;
- força aplicada durante a separação das camadas;
- facilidade de drenagem;
- remoção dos suportes;
- tempo de pós-processamento.
Não existe um ângulo único adequado para todos os modelos.
A melhor orientação normalmente procura proteger superfícies críticas, evitar grandes áreas surgindo de uma só vez, criar uma progressão estável entre camadas e permitir acesso aos suportes. Estudos e diretrizes de manufatura aditiva mostram que a direção de construção interfere no volume de suporte, no acabamento, no tempo de fabricação e na facilidade de remoção dessas estruturas.
5. Decida entre modelo sólido e modelo oco
Peças pequenas ou com paredes finas podem ser mantidas sólidas quando isso for compatível com o projeto e com o processo.
O esvaziamento pode ser considerado em peças maiores, mas exige atenção a:
- espessura das paredes;
- resistência necessária;
- acesso para limpeza;
- furos de entrada e saída;
- regiões que possam reter resina;
- suportes internos;
- inspeção após a lavagem.
Não transforme automaticamente todos os arquivos em modelos ocos. A decisão deve considerar geometria, aplicação, material e possibilidade real de limpeza interna.
6. Adicione os suportes
Os suportes conectam regiões do modelo à plataforma ou à estrutura de apoio durante a formação das camadas.
Comece pelas regiões que aparecem primeiro na visualização das camadas e verifique:
- ilhas isoladas;
- pontas iniciais;
- saliências;
- bordas longas sem apoio;
- áreas pesadas;
- mudanças bruscas de seção;
- detalhes finos;
- regiões que possam deformar durante a impressão.
A geração automática pode servir como ponto de partida, mas não substitui a revisão manual. Estruturas de suporte são normalmente necessárias em processos de resina para sustentar regiões durante a construção e precisam ser removidas depois da impressão.
Posicione os pontos de contato longe de:
- superfícies de encaixe;
- margens críticas;
- áreas estéticas;
- textos;
- furos calibrados;
- detalhes pequenos;
- superfícies que não podem ser lixadas.
7. Configure a altura de camada
A altura de camada influencia a representação das superfícies inclinadas, a quantidade total de camadas e o tempo necessário para concluir a impressão.
Camadas menores podem melhorar a representação vertical e reduzir a aparência de degraus em determinadas geometrias, mas aumentam a quantidade de camadas. Camadas maiores podem reduzir o tempo, porém não são adequadas para todos os detalhes ou aplicações.
A relação entre altura de camada, orientação, acabamento e tempo deve ser avaliada em conjunto, e não como uma decisão isolada.
8. Configure exposição e movimentos
Entre os parâmetros que podem aparecer no perfil estão:
| Configuração | O que influencia | Como definir |
|---|---|---|
| Exposição das camadas iniciais | Fixação da base à plataforma | Usar perfil validado para equipamento e resina |
| Número de camadas iniciais | Formação da região de aderência | Ajustar conforme processo e base utilizada |
| Exposição normal | Formação das camadas da peça | Validar com material e geometria reais |
| Distância de elevação | Separação e reposicionamento da camada | Seguir orientação técnica do equipamento |
| Velocidade de elevação | Esforço aplicado à peça e aos suportes | Ajustar conforme resina, seção e máquina |
| Velocidade de retorno | Reposicionamento da plataforma | Manter compatibilidade com o fluxo da resina |
| Tempo de espera | Estabilização antes da próxima exposição | Avaliar conforme viscosidade e processo |
| Suavização de bordas | Aparência de contornos e pixels | Usar sem substituir a calibração da exposição |
Não copie parâmetros de outro material apenas porque a cor ou o nome comercial parecem semelhantes.
Os valores corretos dependem do equipamento, da resina, da geometria, da temperatura de trabalho e do resultado esperado.
9. Organize as peças na plataforma
Ao colocar várias peças no mesmo trabalho:
- mantenha espaço suficiente entre os suportes;
- verifique se as bases não se sobrepõem;
- evite concentrar todas as peças em uma única região sem necessidade;
- considere a remoção da plataforma;
- confirme se todas as peças utilizam o mesmo material e perfil;
- observe a altura e a seção de cada modelo;
- não ultrapasse a área útil indicada pelo software.
Em equipamentos que formam uma camada inteira por exposição, a quantidade de peças na plataforma não deve ser analisada apenas pelo volume total. Geometria, distribuição, altura e forças do processo continuam relevantes.
10. Revise a visualização camada por camada
Esta é uma das etapas mais importantes.
Percorra a pré-visualização e procure:
- ilhas que surgem sem conexão;
- suportes que começam tarde demais;
- camadas com áreas muito grandes;
- cavidades fechadas;
- furos bloqueados;
- paredes ausentes;
- pequenas peças flutuantes;
- suportes atravessando o modelo;
- detalhes que desaparecem;
- alterações inesperadas após o reparo da malha.
A aparência do modelo tridimensional não substitui a inspeção das camadas que serão efetivamente enviadas à impressora.
11. Exporte o arquivo correto
Antes de exportar, confirme novamente:
- impressora selecionada;
- resina;
- escala;
- altura de camada;
- exposição;
- suportes;
- orientação;
- estimativa de consumo;
- nome e versão do arquivo;
- formato compatível com o equipamento.
Utilize um nome que facilite a rastreabilidade, por exemplo: projeto, versão, material e data.
Não presuma que um arquivo já fatiado poderá ser utilizado em outra impressora. Perfis, formatos e parâmetros podem ser específicos do equipamento.
Como escolher a melhor orientação
A orientação deve equilibrar vários objetivos.
Proteja as superfícies críticas
Superfícies de encaixe, áreas estéticas, margens, furos e detalhes dimensionais devem receber o menor número possível de pontos de suporte.
Quando não for possível evitar todos os contatos, posicione-os em regiões acessíveis ao acabamento.
Evite grandes superfícies paralelas à plataforma
Uma superfície ampla e plana pode criar uma mudança brusca de área entre camadas. Inclinar a peça pode produzir uma progressão mais gradual e facilitar a distribuição dos suportes.
A inclinação, porém, aumenta a altura da impressão em alguns casos. O operador deve comparar estabilidade, acabamento, tempo e material.
Considere a remoção dos suportes
O suporte precisa ser acessível depois da impressão.
Não coloque estruturas em canais estreitos, cavidades profundas ou regiões onde ferramentas não consigam alcançar, a menos que exista um plano específico de remoção.
Planeje a drenagem
Modelos ocos ou com cavidades devem permitir que a resina não curada seja removida durante a impressão, a lavagem e a secagem.
Verifique a orientação dos furos em relação à plataforma e confirme se não existem volumes internos totalmente fechados.
Checklist antes de enviar o arquivo para a impressora
- O perfil corresponde ao equipamento correto.
- A resina selecionada corresponde ao material utilizado.
- As dimensões foram comparadas com o projeto.
- A malha foi analisada e reparada quando necessário.
- As superfícies críticas estão identificadas.
- A orientação foi revisada manualmente.
- Os suportes automáticos foram conferidos.
- Não existem ilhas sem apoio.
- Cavidades e modelos ocos possuem drenagem adequada.
- A altura de camada atende à finalidade da peça.
- Os parâmetros vieram de uma fonte técnica aplicável.
- A visualização de todas as camadas foi examinada.
- O formato exportado é compatível com a impressora.
- O arquivo foi salvo com identificação de versão.
Para entender como o fatiamento se conecta à impressão, lavagem, secagem, remoção de suportes e cura UV, consulte o conteúdo sobre fluxo de trabalho e pós-processamento.
Diferenças entre aplicações profissionais
Prototipagem industrial
Em peças industriais, priorize:
- superfícies de montagem;
- furos e encaixes;
- regiões sujeitas a carga;
- áreas que serão medidas;
- possibilidade de usinagem ou acabamento;
- repetibilidade entre amostras;
- identificação de revisões do projeto.
Uma peça visualmente bonita pode não ser adequada para um teste de montagem se a orientação, o suporte e o pós-processamento não forem controlados.
Modelos odontológicos
Em fluxos odontológicos, o arquivo deve ser preparado de acordo com a finalidade específica do modelo, a documentação do material e os procedimentos definidos pelo laboratório ou profissional responsável.
A orientação deve proteger regiões de interesse, reduzir danos na remoção dos suportes e manter consistência entre o fatiamento, a impressão, a lavagem e a pós-cura.
O conteúdo técnico não substitui requisitos clínicos, instruções do material ou regulamentações aplicáveis.
Peças em resina flexível
Materiais flexíveis podem exigir uma estratégia diferente de suporte e movimento.
Peças com paredes macias, estruturas reticulares, dobras ou áreas extensas devem ser avaliadas quanto a:
- deformação durante a separação;
- estabilidade dos suportes;
- acessibilidade para limpeza;
- remoção sem rasgar a peça;
- compatibilidade do pós-processamento.
Não reutilize automaticamente um perfil desenvolvido para resina rígida.

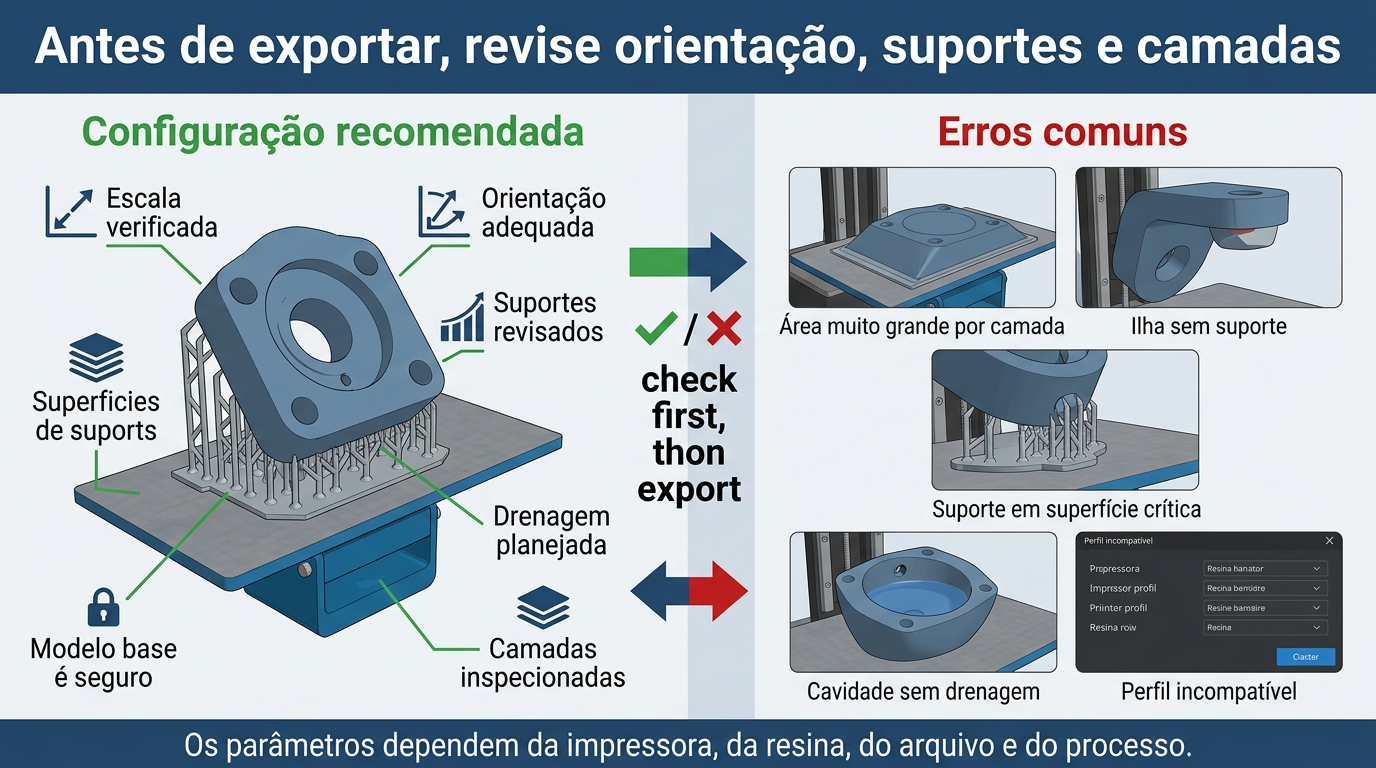

Erros comuns
Usar a escala errada
O modelo pode parecer normal na tela e ainda estar muito maior ou menor que a dimensão necessária. Sempre confira medidas numéricas.
Colocar uma face grande diretamente paralela à plataforma
Essa posição pode aumentar a área formada ao mesmo tempo, dificultar a drenagem e deixar marcas em uma superfície importante.
Aceitar todos os suportes automáticos sem revisão
A ferramenta automática pode ignorar detalhes críticos ou colocar contatos em regiões inadequadas.
Remover suportes para economizar resina
Reduzir suporte sem avaliar a trajetória de construção pode causar perda de detalhes, deformação ou falha completa.
Não verificar ilhas
Uma região que surge em uma camada sem conexão com a peça ou com um suporte não possui uma base adequada para continuar sendo construída.
Criar um modelo oco sem saída
Cavidades fechadas dificultam a limpeza e podem manter resina não curada dentro da peça.
Utilizar parâmetros genéricos
Exposição e movimento devem ser compatíveis com o equipamento, a resina e o processo. Um perfil encontrado para outra combinação não deve ser tratado como referência definitiva.
Ignorar o pós-processamento
A dimensão e o comportamento final também podem ser afetados por lavagem, secagem, remoção de suportes e cura UV. O fatiamento é apenas uma parte do fluxo.
Exportar para a impressora errada
O software pode manter o último equipamento utilizado. Revise o perfil antes de cada exportação, especialmente em ambientes com várias máquinas.
Segurança durante o fluxo de impressão em resina
O fatiamento é realizado no computador, mas o arquivo será utilizado em um processo que envolve resina fotopolimérica não curada e etapas de limpeza.
Durante a preparação da máquina e o pós-processamento:
- use luvas adequadas;
- utilize óculos de proteção quando houver risco de respingos;
- trabalhe em área ventilada;
- evite contato direto com resina não curada;
- consulte a ficha de segurança do produto;
- mantenha recipientes identificados;
- siga as orientações para limpeza e descarte;
- não despeje resíduos sem considerar as regras aplicáveis.
Ventilação, treinamento, controle da área de trabalho e equipamentos de proteção fazem parte das medidas recomendadas para reduzir riscos associados às operações de impressão 3D.
Quando falar com um especialista
Procure orientação técnica quando:
- o mesmo modelo falha repetidamente;
- a peça possui geometrias internas complexas;
- existem requisitos dimensionais rigorosos;
- uma nova resina será introduzida no processo;
- o arquivo apresenta erros que o reparo automático não resolve;
- a peça precisa ser oca, mas não possui espaço claro para drenagem;
- os suportes danificam superfícies funcionais;
- o equipamento não reconhece o arquivo exportado;
- há necessidade de repetir o processo em várias máquinas;
- o projeto envolve materiais flexíveis ou peças de grande formato.
O suporte técnico para impressoras 3D de resina pode ajudar a avaliar a relação entre equipamento, arquivo, material, parâmetros e pós-processamento.
Para projetos novos, também é possível solicitar um serviço de impressão de amostras 3D antes de definir uma configuração de produção ou selecionar um equipamento.
FAQ
Qual arquivo deve ser usado para fatiar uma impressão 3D em resina?
Utilize um formato de modelo aceito pelo software de fatiamento, como STL, OBJ ou outro formato compatível. Confirme também se a escala e a malha foram exportadas corretamente.
Posso enviar um arquivo STL diretamente para a impressora?
Normalmente, o modelo precisa ser processado em um fatiador antes da impressão. O software gera as camadas, os suportes, os parâmetros e o arquivo compatível com o equipamento.
Qual é a melhor orientação para uma peça de resina?
Não existe uma orientação universal. A escolha depende da geometria, das superfícies críticas, dos suportes, da drenagem, da altura total e da finalidade da peça.
Posso usar apenas os suportes automáticos?
Os suportes automáticos são úteis como ponto de partida, mas devem ser revisados manualmente. Verifique ilhas, detalhes finos, áreas pesadas e pontos de contato.
Qual altura de camada devo escolher?
Depende da impressora, da resina, do nível de detalhe e do tempo disponível. Utilize um perfil validado e faça testes antes de produzir peças críticas.
Todo modelo grande deve ser oco?
Não. O esvaziamento deve considerar espessura de parede, resistência, drenagem, limpeza interna, suportes e finalidade da peça.
Posso usar o mesmo perfil em resinas diferentes?
Não é recomendável presumir que duas resinas utilizam os mesmos parâmetros. Consulte a documentação técnica e valide cada combinação de material e equipamento.
Por que o arquivo parece correto, mas a impressão falha?
A falha pode estar relacionada a ilhas sem suporte, orientação inadequada, parâmetros incompatíveis, problemas de aderência, condição da resina, calibração, temperatura ou manutenção do equipamento.
O arquivo fatiado funciona em qualquer impressora?
Não necessariamente. O formato de exportação, o perfil e os parâmetros podem ser específicos de uma impressora ou sistema.
É necessário revisar todas as camadas?
Sim. A visualização por camadas ajuda a localizar ilhas, cavidades, suportes ausentes, detalhes interrompidos e alterações causadas pelo reparo da malha.
Saber como fatiar um arquivo para impressora 3D de resina exige mais do que selecionar parâmetros e exportar o trabalho. O operador precisa entender a finalidade da peça, verificar a geometria, proteger superfícies críticas, planejar a orientação, revisar os suportes e utilizar um perfil compatível com a máquina e o material.
Em projetos profissionais, a configuração deve ser validada por meio de testes, inspeção e registro dos resultados. A YDM 3D oferece apoio para avaliação de equipamentos, resinas, arquivos, amostras e fluxos de pós-processamento de acordo com as necessidades de cada aplicação.
